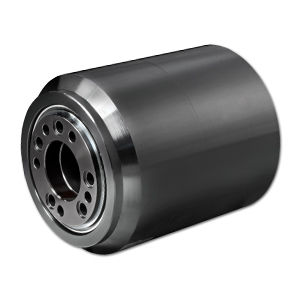

水用ロータリージョイント DJ-10535オイルガス用5流路
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 水用, オイル, ガス用
- 流路数
- 5流路
- 応用
- 工作機械用
- 素材
- スチール製, 炭素鋼製
- 回転速度
最大: 10 rpm
(62.83 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 200 bar
(2,901 psi)最少: 0 bar
(0 psi)- 公称サイズ
10 mm
(0.394 in)
詳細
概要
製品詳細
技術仕様
- 大形垂直マシニングセンタ向けに設計された5通路の多媒体ロータリーユニオンです。
- 各通路に対してクロストーク防止機能と加圧ドレインを備え、媒体の混入を防ぎます。
- 屋内の工作機械環境向けに設計されており、ガス、油、水に対応します。
製品詳細
- 業界：工作機械
- 用途：大型垂直マシニングセンタ
- 対応媒体：ガス、油、水
- 環境：屋内
- 材質：炭素鋼 / 合金鋼
- 最大圧力：2,030 PSI [140 BAR]; 2,900 PSI [200 BAR]; 25 PSI [2 BAR]
- 最高回転数：10 RPM
- 通路数：5
- 通路径：0.394" [10 mm]
- 貫通穴径：1.7918" [45.5 mm]
- 外径：5.748" [146 mm]
- 全長：6.891" [175 mm]
- オプション／特徴：クロストーク保護、全通路に対する加圧ドレイン
技術仕様
- モデル／プロジェクト参照：DJ-10535
- 構成：5通路、マルチメディア対応
- 対応媒体：ガス、油、水
- 構造材料：炭素鋼 / 合金鋼
- 対応最大圧力：2,030 PSI (140 BAR), 2,900 PSI (200 BAR), 25 PSI (2 BAR)
- 最大回転速度：10 RPM
- 通路内径：0.394" (10 mm)
- 貫通穴内径：1.7918" (45.5 mm)
- 外径（全体）：5.748" (146 mm)
- 全長：6.891" (175 mm)
- 特殊な組立特徴：各通路ごとの加圧ドレインを備えたクロストーク保護
