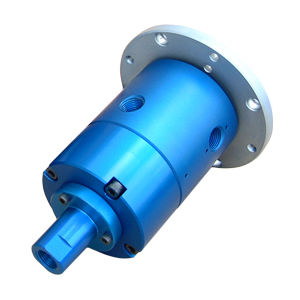

オイルロータリージョイント HF-070133流路精密回転テーブル用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- オイル
- 流路数
- 3流路
- 応用
- 工作機械用, 高圧, 回転テーブル用, 精密
- 素材
- スチール製, 炭素鋼製
- 回転速度
最大: 20 rpm
(125.66 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 345 bar
(5,004 psi)最少: 0 bar
(0 psi)- 公称サイズ
106.7 mm
(4.201 in)
詳細
説明
インデックステーブル用途向けに設計された3通路ロータリーユニオン。内部ベアリングキャリアの交換に対応する精密なはめ合い設計を特徴とし、テーブルを油圧クランプによるワーク固定用に変換するために使用されます。油系媒体、屋内環境向け。定格圧力 5,000 PSI [345 BAR]、最大回転数 20 RPM。
主な仕様
通路・寸法データ
関連の適用ノート
仕様 / 技術仕様
インデックステーブル用途向けに設計された3通路ロータリーユニオン。内部ベアリングキャリアの交換に対応する精密なはめ合い設計を特徴とし、テーブルを油圧クランプによるワーク固定用に変換するために使用されます。油系媒体、屋内環境向け。定格圧力 5,000 PSI [345 BAR]、最大回転数 20 RPM。
主な仕様
- 業界：工作機械
- 媒体タイプ：油
- 使用環境：屋内
- 材料：炭素鋼 / 合金鋼
- 最大圧力：5,000 PSI [345 BAR]
- 最大回転数：20 RPM
通路・寸法データ
- 通路数：3
- 通路径：.156" [4 mm]
- 貫通穴：なし
- 直径：4.200" [106.7 mm]
- 長さ：5.575" [141.6 mm]
関連の適用ノート
- インデックステーブル用途向けに設計
- 内部ベアリングキャリアを置換するための精密はめ合い設計
- ワーク固定のためにテーブルを油圧クランプ対応に変換する構成
仕様 / 技術仕様
- 型式：HF-07013
- 業界：工作機械
- 媒体：油
- 使用環境：屋内
- 材料：炭素鋼 / 合金鋼
- 最大圧力：5,000 PSI [345 BAR]
- 最大回転数：20 RPM
- 通路数：3
- 通路径：.156" [4 mm]
- 貫通穴：なし
- 全外径：4.200" [106.7 mm]
- 全長：5.575" [141.6 mm]
