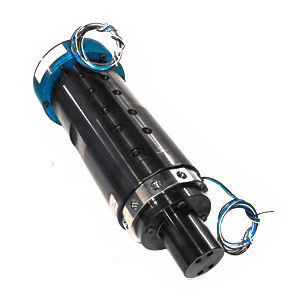

オイルロータリージョイント NJ-06329ガス用9流路工作機械用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- オイル, ガス用
- 流路数
- 9流路
- 応用
- 工作機械用
- 素材
- スチール製, 炭素鋼製
- その他の特徴
- スリップリング, スリップリングアセンブリー付き
- 回転速度
最大: 20 rpm
(125.66 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 207 bar
(3,002 psi)最少: 0 bar
(0 psi)- 公称サイズ
138.1 mm
(5.437 in)
詳細
概要
機械用ワークホールディングの水平インデックス治具向けに設計された9通路ロータリーユニオン。クランプステーションを独立制御するための複数の油圧通路と、部品検知データ転送用の電気スリップリングを統合しています。
主な仕様
物理・流量特性
関連／参照オプション
技術仕様
機械用ワークホールディングの水平インデックス治具向けに設計された9通路ロータリーユニオン。クランプステーションを独立制御するための複数の油圧通路と、部品検知データ転送用の電気スリップリングを統合しています。
主な仕様
- 業界：工作機械
- 媒体種別：冷却液、ガス、油
- 使用環境：屋内
- 素材：カーボン / 合金鋼
- 部品検知／データ転送用の電気スリップリング内蔵
- 工作機械のワークホールディング向け水平インデックス治具用に設計
物理・流量特性
- 通路数：9
- 通路径：0.250" (6.4 mm)
- 貫通穴径：0.375" (9.5 mm)
- 直径：5.437" (138.1 mm)
- 長さ：16.773" (426 mm)
- 最大圧力：3,000 PSI (207 BAR)
- 最大回転数：20 RPM
関連／参照オプション
- 関連業界：工作機械
- 参照される関連オプション：駆動機構、荷重支持、スリップリング
技術仕様
- 業界：工作機械
- 媒体種別：冷却液、ガス、油
- 使用環境：屋内
- 素材：カーボン / 合金鋼
- 最大圧力：3,000 PSI (207 BAR)
- 最大速度：20 RPM
- 通路数：9
- 通路径：0.250" (6.4 mm)
- 貫通穴径：0.375" (9.5 mm)
- 直径：5.437" (138.1 mm)
- 長さ：16.773" (426 mm)
- 部品検知／データ転送用の電気スリップリング内蔵
