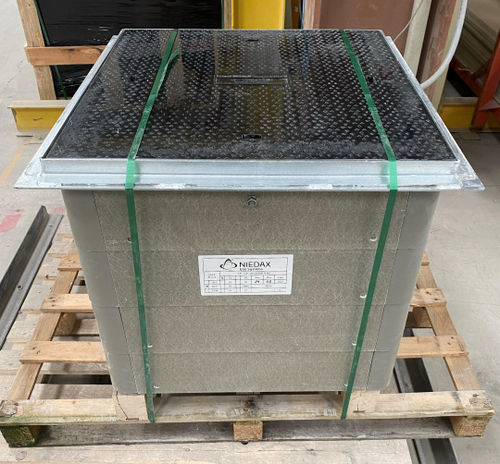

地下用ジャンクションボックス CT S1 series

鋼GRPケーブル用

説明
嵌合式のGRP（ガラス繊維強化ポリエステル）リングを備えたモジュラー式ケーブル分岐ボックス。スチールフレームとGRP製の蓋を採用。使用可能面積：500×500 mm。標準高さ600 mm（カスタム対応可）。許容荷重：1.5、12.5、25.0 t。

寸法
内長 | 内幅 | 外長 | 外幅
500 mm | 500 mm | 600 mm | 600 mm

材料と色
材料：GRP（ガラス繊維強化ポリエステル）
色：コンクリートグレー
RAL：7023

耐荷重（バリエーション）

• CT S1 A15 — 耐荷重：1.5 t — EAN：–
• CT S1 B125 — 耐荷重：12.5 t — EAN：–
• CT S1 C250 — 耐荷重：25.0 t — EAN：–

特長 / 技術仕様

• 型式：CT S1
• 構造：嵌合式のGRPリングを用いたモジュラー式ボックス
• フレーム：スチールフレーム
• 蓋：GRP製蓋
• 使用可能面積：500 x 500 mm
• 標準高さ：600 mm（カスタム対応可）
• 内寸：500 mm（長さ） x 500 mm（幅）
• 外寸：600 mm（長さ） x 600 mm（幅）
• 材料詳細：GRP（ガラス繊維強化ポリエステル）
• 仕上げ / 色：コンクリートグレー（RAL 7023）
• 許容荷重：1.5 t（A15）、12.5 t（B125）、25.0 t（C250）
