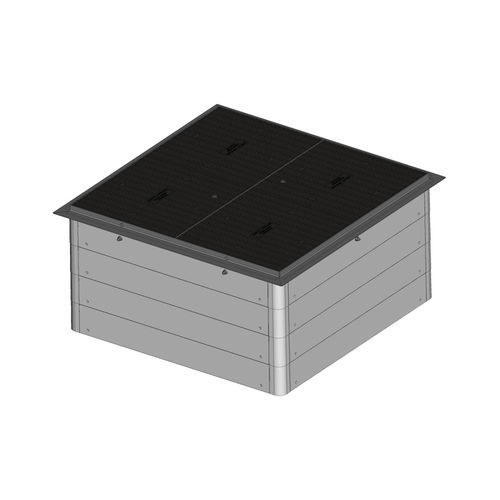

地下用ジャンクションボックス CT S7 series

鋼GRPケーブル用

概要
ケーブルジャンクションボックス CT S7（KVK S7 としても参照）: ガラス繊維強化ポリエステル（GRP）製、鋼製フレーム内蔵、GRP製の蓋を採用。使用可能面積 1000 × 1000 mm。標準高さ 600 mm（カスタム対応可）。適用荷重クラス：A15（1.5 t）、B125（12.5 t）、C250（25.0 t）。

バリエーション / 耐荷重

• CT S7 A15 — 耐荷重: 1.5 トン
• CT S7 B125 — 耐荷重: 12.5 トン
• CT S7 C250 — 耐荷重: 25.0 トン

寸法
使用長 | 使用幅 | 外形長 | 外形幅
1000 mm | 1000 mm | 1100 mm | 1100 mm

材料と仕上げ

• 材料: GRP（ガラス繊維強化ポリエステル）
• フレーム: 鋼製フレーム（G.A.C）
• 蓋: 嵌合式のGRP蓋
• 色: コンクリートグレー
• RAL: 7023

図面
詳細な寸法図、技術図面、荷重表は製品ドキュメントおよびデータシートで参照できます。

技術仕様

• 製品種別: ケーブルジャンクションボックス / ケーブルピット
• モデル: CT S7（KVK S7）
• 使用可能面積 (L×W): 1000 × 1000 mm
• 外形寸法 (L×W): 1100 × 1100 mm
• 標準高さ: 600 mm（カスタム可）
• 構造: 嵌合式のGRPクラウンと鋼製フレーム
• 対応荷重クラス: A15（1.5 t）、B125（12.5 t）、C250（25.0 t）
• 仕上げ: コンクリートグレー（RAL 7023）
• 製品バリエーション: CT S7 A15、CT S7 B125、CT S7 C250
