地下用ジャンクションボックス CT S5 series

鋼GRPケーブル用

製品概要

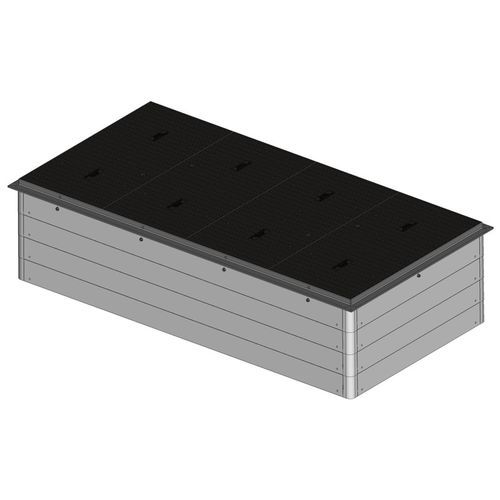

KVK S5 ケーブルジャンクションボックス。ガラス繊維強化ポリエステル（GRP）製で、鋼製支持フレーム（G.A.C.）と嵌合可能な冠部を備えたGRP製蓋を採用。使用可能内寸 2500×1200 mm。標準高さ 600 mm（要望によりカスタム可能）。荷重クラス：A15（1.5 t）、B125（12.5 t）、C250（25 t）。

寸法
内長さ：2500 mm
内幅：1200 mm
外長さ：2600 mm
外幅：1300 mm

材料・仕上げ
材料：GRP（ガラス繊維強化ポリエステル）
フレーム：鋼製支持フレーム（G.A.C.）
蓋：嵌合式冠部を持つGRP製蓋
色 / 仕上げ：コンクリートグレー、RAL 7023

利用可能なバリエーション & 荷重クラス

• KVK S5 A15 — クラス A15 — 1.5 t
• KVK S5 B125 — クラス B125 — 12.5 t
• KVK S5 C250 — クラス C250 — 25.0 t

注意事項
高さ：標準 600 mm。カスタム高さおよび寸法調整は要相談。各バリアントの技術資料（PDF）を用意しています。

技術仕様

• タイプ：嵌合式冠部を持つモジュラー式GRPケーブルジャンクションボックス
• 使用可能面積（内寸）：2500 × 1200 mm
• 外形寸法：2600 × 1300 mm
• 標準高さ：600 mm（カスタム可）
• 材料：GRP（ガラス繊維強化ポリエステル）
• フレーム：鋼製支持フレーム（G.A.C.）
• 蓋：嵌合式冠部を持つGRP製蓋
• 色 / 仕上げ：コンクリートグレー（RAL 7023）
• 機械的耐荷重：1.5 t（A15）、12.5 t（B125）、25.0 t（C250）
• 製品バリエーション：KVK S5 A15、KVK S5 B125、KVK S5 C250
• 文書：バリアント別の技術資料（PDF）あり
