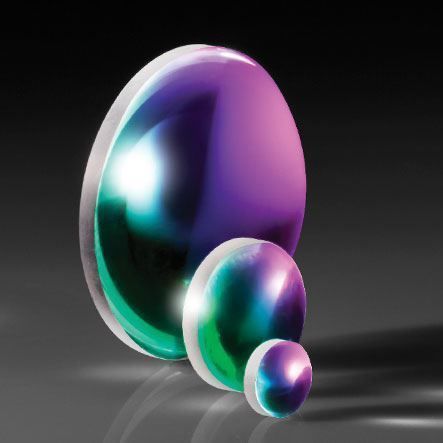

平凸レンズ #25 series

溶融シリカレーザー用

概要
TECHSPEC® のレーザラインコート（V-Coat）を施した融着シリカ製プラノコンベックス（PCX）レンズは、設計波長785 nmで最大スループットを得られるよう最適化されています。低出力のHeNe、ダイオード、Nd:YAGレーザー光源向けに設計されており、設計波長での表面反射率が <0.25%（各面）となるレーザラインV-Coat ARにより、多要素光学アセンブリでの反射損失を低減します。

主な特長

• 785 nmでの各面最大反射率 <0.25%（R_abs <0.25% @ 785 nm）
• 直径範囲：5 mm～50 mm
• 有効焦点距離（EFL）範囲：10 mm～250 mm
• 基板：融着シリカ
• 785 nmに最適化されたレーザラインV-Coat AR（他のオプション：405、532、1064、1550 nm）

共通仕様

• ベベル：必要に応じて保護加工
• 基板：融着シリカ
• コーティング：785 nm V-Coat（レーザライン V-Coat AR）
• コーティング仕様：R_abs <0.25% 各面 @ 785 nm
• 設計波長（DWL）：785 nm
• 直径範囲：5 mm～50 mm
• EFL範囲：10 mm～250 mm
• 焦点距離公差：±1%
• 面精度：40-20
• Power (P-V) @ 632.8 nm：1.5 λ
• 不規則性 (P-V) @ 632.8 nm：λ/4

用途

• 低出力ダイオードレーザーの集光および結合
• HeNeレーザーシステム
• Nd:YAGレーザーシステム
• 785 nmでの低表面反射が求められる多要素光学アセンブリ

注記
必要に応じて保護ベベル付きで供給されます。TECHSPEC® コンポーネントは、設計波長での透過率を最適化するために Edmund Optics により設計、仕様決定、または製造されています。
