近赤外線（NIR）光学フィルター #23-6 series

干渉

概要

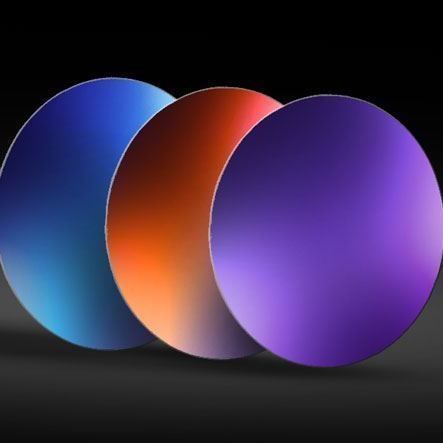

Everix Ultra-Thin OD 4.0 ノッチフィルターは、柔軟でキズに強い押出し薄膜の干渉ノッチフィルターで、可視域および近赤外域において OD 4 の遮断を提供します。多くのハード酸化膜フィルターと同等の透過／遮断性能を示しつつ、狭い遮断帯のプロファイルを維持します。携帯型／ポータブルの医療機器、測定機器、光学機器など、設計上重量と光学距離が制約となる用途への組み込みに適しています。

特長

• 最大厚さオプション：300 µm および 400 µm
• 押出し薄膜の柔軟でキズに強い構造
• ハード酸化膜フィルターに類似した鋭いスペクトル遮断プロファイル

一般仕様
直径 (mm)：12.50
寸法公差 (mm)：±0.15
有効開口 (%)：>90
光学密度（平均）：OD 4
透過率（平均）：>85%
中心波長（CWL）許容差：±2%

入手可能なバリエーション（例）

• 405 nm — 透過範囲：375–1200 nm — 最大厚さ：300 µm
• 457 nm — 375–1200 nm — 300 µm
• 473 nm — 375–1200 nm — 300 µm
• 488 nm — 400–1200 nm — 300 µm
• 514 nm — 400–1200 nm — 300 µm
• 532 nm — 400–1200 nm — 300 µm
• 577 nm — 400–1200 nm — 300 µm
• 633 nm — 400–1200 nm — 300 µm
• 642 nm — 400–1200 nm — 300 µm
• 658 nm — 400–1200 nm — 300 µm
• 685 nm — 400–1200 nm — 300 µm
• 808 nm — 450–1200 nm — 400 µm
• 980 nm — 525–1200 nm — 400 µm
• 1064 nm — 600–1300 nm — 400 µm

製品詳細
カスタム設計、追加の直径および個別構成は Everix から直接入手可能です。正確なスペクトル曲線および機械図面についてはデータシートを参照してください。

仕様（技術データ）

• 直径：12.50 mm
• 寸法公差：±0.15 mm
• 有効開口：>90%
• 光学密度（平均）：OD 4
• 透過率（平均）：>85%
• 中心波長許容差：±2%
• 最大厚さオプション：300 µm および 400 µm
• 構造：柔軟でキズに強い押出し薄膜の干渉構造
• 典型的な用途：携帯型／ポータブルの医療機器、測定機器、光学機器（低重量・短光学経路が要求される用途）
