平凸レンズ #11-409

セレン化亜鉛赤外線熱画像用

概要

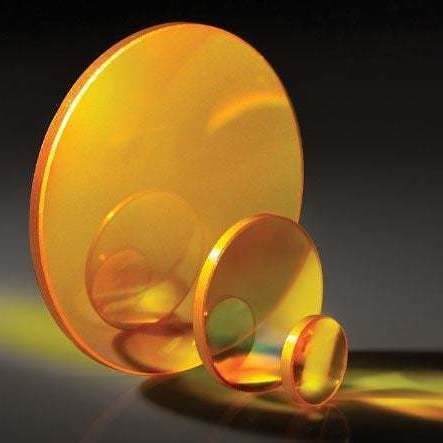

TECHSPEC® セレン化亜鉛 (ZnSe) 平凸（PCX）レンズは、中波および長波赤外領域での集光およびコリメーション用途向けに設計されています。Coherent® 製で、赤外用ZnSe基板は10.6 µmにおいて体積吸収率 <0.0005 cm^-1 を実現します。無コーティングまたは広帯域反射防止（AR）コーティング（例：3–12 µm デュアルバンド、CO2レーザーやサーマルカメラ向けに最適化された8–12 µmなど）を選択可能です。有効焦点距離は12.7 mm〜250 mm、3種類の直径ファミリで提供されます。

特徴

• Edmund Optics® 設計、Coherent® 製造
• 低吸収のプレミアムグレードZnSe基板
• 無コーティングまたは広帯域ARコーティングオプション（例：BBAR 3000–12000 nm、BBAR 8000–12000 nm）

技術情報（コーティング／透過のハイライト）
ARコーティング済みセレン化亜鉛
ZnSeに対するBBARコーティングの典型的な設計領域および透過特性（0°入射）:

• BBAR (3000–12000 nm): Ravg < 5.0% @ 3–12 µm
• BBAR (8000–12000 nm): Ravg ≤ 0.5% @ 8–12 µm

取扱い上の注意
これらの光学部品は損傷を避け、長期性能を維持するために特別な取扱いが必要です。メーカーの指示に従い、適切に清掃・保管してください。セレン化亜鉛は有毒物質ですので、汚染を避けるために必ずゴムまたはプラスチック製手袋など適切な個人保護具を使用してください。

注記

• II-VI Incorporated は現在 Coherent Corp. です。

仕様

• 基板: Coherent® Infrared ZnSe
• 体積吸収係数: <0.0005 cm^-1 @ 10.6 µm
• 表面品質: 40-20
• 表面粗さ: <50 Å RMS
• 不規則性 (P-V) @ 10.6 µm: < λ/20
• 波面誤差 (P-V) @ 10.6 µm: λ/10
• 波面誤差 (P-V) @ 632.8 nm: λ
• コーティングオプション: 無コーティングまたは広帯域AR（例：3–12 µm、8–12 µm）
• 利用可能な直径: 3種類の直径ファミリ
• 利用可能な有効焦点距離: 12.7 mm〜250 mm（在庫アイテムにより異なる）
• 取扱い: 必要に応じて保護面取り；材料の毒性によりPPEと特別な取扱いを推奨
