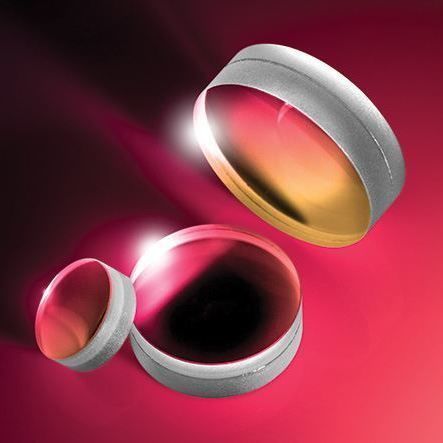

ダブレットレンズ YAG-BBAR

円筒色消しレーザー用

製品概要
TECHSPEC® の YAG-BBAR コーティング済みセメント結合アクロマティックダブレットは、軸上の球面収差および色収差を補正するために設計された2成分レンズです。YAG-BBAR のブロードバンド反射防止コートは500–1100 nmで最適化され、532 nm および 1064 nm での絶対反射率を <0.25% に抑えるよう設計されています。多色光照明でのスポットサイズを最小化するように設計されており、整列ビームを含む Nd:YAG レーザーの集光にも使用できます。

主な特長

• 500–1100 nm に対応した YAG-BBAR ブロードバンド AR コーティング
• 532 nm および 1064 nm で <0.25% の絶対反射率に最適化
• 空気間隔型フォーカシングダブレットの経済的代替

代表的仕様（抜粋）

• センタリング（arcmin）： <1
• 面取り：必要に応じて保護
• 焦点距離公差：±1%
• 焦点距離規定波長：587.6 nm
• 面品質：40-20
• コーティング：YAG-BBAR（500–1100 nm）
• Power (P-V) @ 632.8 nm：1.5 λ
• 不規則性 (P-V) @ 632.8 nm：λ/4
• 使用波長範囲：500–1100 nm

想定される用途 / 代表的用途

• スポットサイズの最小化が求められる多色光の集光
• アライメントビームを含む Nd:YAG レーザーおよびレーザーシステムの集光
• 可視域から近赤外域にかけての広帯域 AR 性能を必要とする光学系

技術仕様 / 特性

• 構成：セメント結合アクロマティックダブレット（2つの光学素子を接合）
• コーティング詳細：YAG-BBAR、500–1100 nm に最適化；532 nm および 1064 nm で <0.25% の絶対反射率
• 透過特性：500–1100 nm の広帯域透過
• 焦点距離規定波長：587.6 nm
• 焦点距離公差：±1%
• センタリング：<1 arcmin
• 面品質：40-20（キズ/ピット）
• Power (P-V) @ 632.8 nm：1.5 λ
• 不規則性 (P-V) @ 632.8 nm：λ/4
• 面取り：必要に応じて保護
