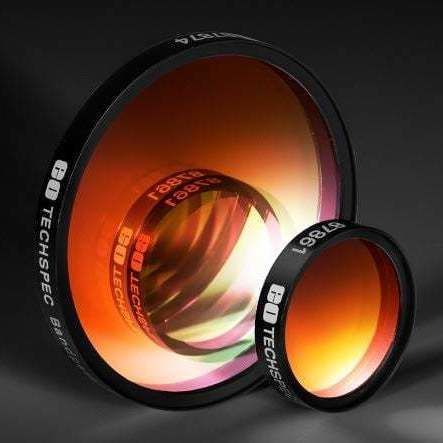

帯域通過光学フィルター #86-966

ガラス機械の視覚システム用顕微鏡用

製品概要
TECHSPEC® ハードコート OD 4.0 50 nm バンドパスフィルターは、マシンビジョン検査、蛍光顕微鏡、および各種バイオテクノロジ／分析機器などのイメージング用途向けに設計されています。単一基板のハードコート構造により、バンド外の深いブロッキングとバンド内の高い透過率を実現し、信号対雑音比を改善します.

主な特長

• 深いアウトオブバンドブロッキングと高い透過率（平均 OD ≥4.0）
• 公称帯域幅 50 nm（ファミリー共通仕様：約45 nm）
• 可視域（VIS）および赤外域（IR）の中心波長や複数の直径で提供
• ハードコート構造により、より急峻なスペクトルスロープと安定した性能を実現

性能に関する注意
本フィルターは高いスペクトル性能を目的としており、高いレーザー誘起損傷閾値（LIDT）を主眼とした製品ではありません。代表的なLIDT：約1 J/cm2 @ 532 nm、10 nsです.

共通仕様

• 構造：黒アルマイトリングにマウント済み；マウント厚さ 5.0 ±0.1 mm
• 入射角：0°（公称）
• 光学密度（平均）：≥4.0
• 基板：光学ガラス；コーティング：ハードコート；表面品質：80-50
• 帯域幅（FWHM）：ファミリー公称 50 nm（表の代表値 45 nm）
• ブロッキング範囲（例）：200–1200 nm
• 耐久性：MIL-PRF-13830B、MIL-C-48497A、MIL-STD-810H に準拠した接着性／摩耗／洗浄／環境試験

用途

• マシンビジョン検査
• 蛍光顕微鏡
• 信号対雑音比の改善を必要とするバイオテック／分析機器

追加情報
マウント済みのTECHSPEC® フィルターは、マウント側面の矢印がコーティング面（S1）を示します。反対面（S2）には反射防止（AR）コーティングが施されています。ファミリーは複数の中心波長と直径で提供され、イメージングシステムの要件に対応します.

技術仕様

• ファミリー：TECHSPEC® Hard Coated Bandpass Filters
• 代表的な LIDT：約1 J/cm2 @ 532 nm、10 ns
• マウント厚さ：5.0 ±0.1 mm；表面品質 80-50
