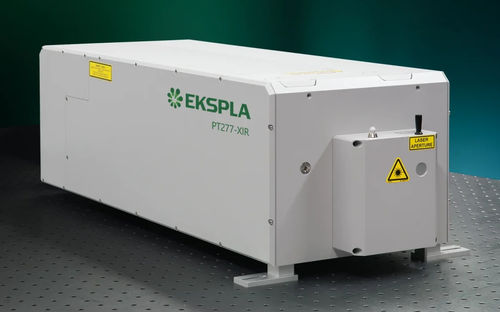

ピコ秒レーザー システム PT277 series

可変中赤外域顕微鏡

PT277シリーズは、先進的な分光法および顕微鏡法のアプリケーション向けに設計された、単一ハウジングの中赤外線可変ピコ秒レーザーシステムです。このシステムは、ピコ秒光学パラメトリックオシレーター（OPO）とDPSSポンプレーザーを単一のコンパクトなハウジングに統合し、堅牢な構造、長期的な安定性の向上、およびメンテナンスの削減を提供します。PT277 XIRシリーズは、1403–2020 nm、2250–4400 nm、および12500–17000 nmの可変波長範囲を提供し、全調整範囲で5 cm⁻¹未満の線幅を持ちます。システムは、ハンズフリーのモーター駆動調整、ほぼ回折限界の発散、および全範囲にわたるビーム方向の安定性を特徴としています。内部空気清浄システムを備え、USB、RS232、およびLANを介したPC制御をサポートし、REST APIコマンドを使用して高速波長スキャンと他の機器との容易な統合を可能にします。

特徴

• 調整範囲 1403–17000 nm (7127–600 cm⁻¹)
• ハンズフリー調整：全調整範囲でモーター駆動
• 全調整範囲での線幅 <5 cm⁻¹
• ほぼ回折限界の発散
• 全調整範囲でのビーム方向の安定性
• 単一ハウジング：ポンプレーザーとOPOを単一ハウジングに統合
• 内部空気清浄システム
• USB（仮想COMポート）、RS232、REST APIコマンドを使用したLANを介したPC制御
• 高速波長スキャン

アプリケーション

• 赤外線分光法
• SNOM（走査型近接場顕微鏡法）

利用可能なモデル

• PT277-SI：全調整範囲で線幅 <5 cm⁻¹の狭帯域放射を提供：1403–2020 nm (7127–4951 cm⁻¹)、2250–4400 nm (4444–2273 cm⁻¹)
• PT277-XIR：全調整範囲で線幅 <5 cm⁻¹の狭帯域放射を提供：1403–2020 nm (7127–4951 cm⁻¹)、2250–4400 nm (4444–2273 cm⁻¹)、12500–17000 nm (800–600 cm⁻¹)

説明

• ピコ秒OPOとポンプレーザーを単一のコンパクトなハウジングに統合し、堅牢な設置と安定性の向上を実現
• 水蒸気と有機物の除去のための内部空気清浄システムを備えた密閉設計
• スペクトル調整範囲全体でのほぼ回折限界の発散とビーム方向の安定性
• 高度なマイクロプロセッサ制御とクローズドループマイクロステッピングモーターによる高速で完全自動の波長調整
• 非線形結晶の正確な温度制御
• REST APIを使用したキーパッドまたは任意のOSによる制御；インターフェースにはUSB、RS232、LAN、WLAN（オプション）が含まれます

仕様

• 調整範囲（PT277-XIR）：信号：1403–2020 nm (7127–4951 cm⁻¹)；アイドラー：2250–4400 nm (4444–2273 cm⁻¹)；DFG：12500–17000 nm (800–600 cm⁻¹)
• 出力パワー：1400–2020 nm（信号）で>400 mW、2250–4000 nm（アイドラー）で>100 mW、12500 nm（DFG）で>10 mW
• 線幅：<5 cm⁻¹
• パルス繰り返し率：~87 MHz（ポンプレーザーと同じ）
• パルス持続時間：~8 ps
• 典型的なビーム直径：~3 mm @ 3000 nm
• 典型的なビーム発散：<5 mrad @ 1600 nm
• ビーム指向安定性：<50 µrad rms @ 1600 nm
• 偏光：線形、垂直（信号、アイドラー、DFG）
• 高速スペクトルスキャン速度：<4 s（1400–2020 nm、2250–4400 nm）、<2 s（5000–16000 nm DFG）
• 出力パワー変調周波数（AOM）：0 Hz – 2 MHz
• ユニットサイズ（W × L × H）：320 × 766 × 241 mm
• 電源サイズ：483 × 140 × 390 mm、スタンドアロン
• チラー（サードパーティ、約）：290 × 420 × 290 mm、スタンドアロン
• アンビリカル長：2.5 m
• 冷却：水-空気
• 室温：22 ±2 °C；安定性：±1 °C
• 相対湿度：<80%（非凝縮）
• 電力要件：100–240 VAC（-10% / +5%）、単相、50/60 Hz
• 消費電力：<1 kW
• 部屋の清潔さ：ISOクラス9以下

注意

• レーザーは常に主電源に接続されている必要があります。1時間以上切断された場合、操作前に数時間のウォームアップ期間が必要です。ほこりやエアロゾルのない空調された部屋に、振動源から離れた堅固な光学テーブルの上に設置してください。
