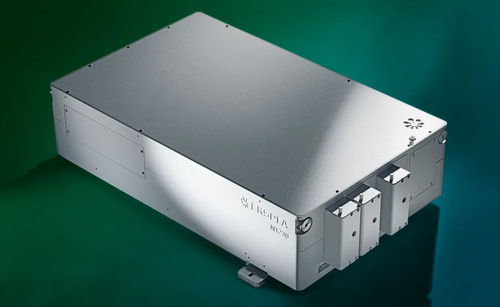

パルスレーザー システム NT230

Q switch固体緑

NT230シリーズは、高エネルギーで広範囲に調整可能なDPSSレーザーシステムで、高度な研究室アプリケーション向けに設計されています。このレーザーは、ダイオードポンプQスイッチNd:YAGレーザーと光パラメトリックオシレーター（OPO）を統合した単一のコンパクトなハウジングで、192〜2600 nmの範囲でギャップのない調整を提供します。100 Hzの繰り返し率を持つNT230シリーズは、レーザー誘起蛍光、フラッシュフォトリシス、フォトバイオロジー、計測、リモートセンシングに最適です。その革新的なダイオードポンプ設計により、フラッシュランプポンプシステムと比較してメンテナンスフリーの操作と安定性の向上が保証されます。システムはキーパッドまたはPCを介してリモートで制御でき、ユーザーフレンドリーなインターフェースとバックライトディスプレイにより、レーザー安全メガネを着用していても簡単にパラメータを調整できます。

特徴

• 顧客に認められた信頼性
• 2年間の保証
• DPSSポンプレーザーとOPOを単一のハウジングに統合
• 192〜2600 nmの範囲でギャップのない波長調整*
• OPOから最大15 mJのパルスエネルギー
• 最大100 Hzのパルス繰り返し率
• UVで最大2 mJの出力パルスエネルギー
• 5 cm⁻¹未満の線幅
• 2〜5 nsのパルス持続時間
• 電気機械式出力シャッター
• 輸送用ハンドル
• 355 nmおよび1064 nmのレーザー出力
• 532 nm出力（オプション）
• キーパッドまたはPCを介したリモート制御

* 自動波長スキャンはプログラム可能です

利点

• 物理的な介入が不要なハンズフリー波長調整
• 広範囲の材料を調査するための広範な調整可能性（192〜2600 nm）と高いパルスエネルギー（最大15 mJ）
• 高速データ収集と集中的な励起のための高い繰り返し率（最大100 Hz）と出力パワー
• 高品質のスペクトルのための狭い線幅（最大3 cm⁻¹）と優れた調整解像度（1〜2 cm⁻¹）
• 高い統合レベルで研究室のスペースを節約
• ダイオードポンピングによりメンテナンス頻度が低減
• 安全のための自動電気機械式出力シャッター
• 簡単な輸送と再配置のためのユーザーフレンドリーな拡張可能なハンドル
• 社内設計と製造により、信頼性のある保証とスペア供給を保証
• USB、RS232、LAN、WLANなどの複数の制御インターフェースで簡単に統合可能
• 多用途な実験セットアップのためのアッテネーターとファイバー結合オプション

アプリケーション

• レーザー誘起蛍光
• フラッシュフォトリシス
• フォトバイオロジー
• リモートセンシング
• 計測
• 非線形分光法
• 光音響イメージング

アクセサリーとオプションアイテム

• -SH: 第二高調波発生によるUVでの調整範囲拡張（210〜405 nm）
• -SF: 周波数和生成による300〜405 nmでの調整範囲拡張
• -SH/SF: 最大パルスエネルギーで210〜405 nmのためのSHとSFの組み合わせ
• -DUV: 192〜210 nm出力のための深紫外オプション
• -2H: 532 nm出力
• -FC: 300〜2000 nm範囲でのファイバー結合出力
• -ATTN: アッテネーター
• -SCU: スペクトル純度を向上させるためのスペクトルフィルタリングアクセサリー
• -FWS: 高速波長スキャンオプション

仕様

• 波長範囲: 192〜2600 nm（OPO: 信号405〜710 nm、アイドラー710〜2600 nm、SH/SF 210〜405 nm、DUV 192〜210 nm）
• パルスエネルギー: 最大15 mJ（OPO）、1.8 mJ（SH/SF）、0.4 mJ（DUV）
• パルス繰り返し率: 50 Hz（NT230-50）、100 Hz（NT230-100）
• パルス持続時間: 2〜5 ns
• 線幅: <5 cm⁻¹
• 最小調整ステップ: 1 cm⁻¹（信号/アイドラー）、2 cm⁻¹（SH/SF/DUV）
• 偏光: 信号（水平）、アイドラー（垂直）、SH/SF（水平）、DUV（垂直）
• OPOビームダイバージェンス: <2 mrad
• 典型的なビーム直径: 5 mm
• ポンプ波長: 355 nm
• 典型的なポンプパルスエネルギー: 50 mJ（NT230-50）、35 mJ（NT230-100）
• ユニットサイズ（W × L × H）: 451 × 705 × 172 mm
• 電源サイズ（W × L × H）: 449 × 376 × 140 mm
• アンビリカル長: 2.5 m
• 冷却: 外部チラー
• 室温: 18〜30 °C
• 相対湿度: 20〜80%（非結露）
• 電力要件: 100〜240 V AC、単相、50/60 Hz
• 消費電力: <1.8 kW
• 清浄度: ISOクラス9以下
