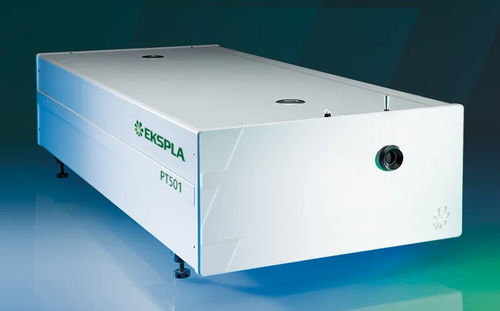

ピコ秒レーザー システム PT501

可変中赤外域分光学用

PT501シリーズは、単一ハウジングの中赤外線調整可能なピコ秒レーザーシステムで、ピコ秒光学パラメトリック発振器（OPO）とポンプレーザーをコンパクトで頑丈なフレームに統合しています。この統合により、設置時間が短縮され、長期的な安定性が向上し、メンテナンスコストが削減されます。高速で完全自動の波長調整は、精密な閉ループマイクロステッピングモーターに取り付けられた調整要素と、精密なサーモコントローラーによって管理される非線形結晶温度を備えた高度なマイクロプロセッサ制御によって実現されます。手動調整は不要です。システムは、REST APIコマンドを使用して、USB、RS232、LAN、オプションでWLANを含むインターフェースを介して、任意のOSで動作するキーパッドまたはコントローラーで制御できます。

特徴

• 調整範囲：2300 – 16000 nm（4345 – 625 cm⁻¹）
• ハンズフリー調整：調整範囲全体でモーター駆動
• 線幅：調整範囲全体で<4 cm⁻¹
• 繰り返し率：100 Hz
• 空冷 – 外部水供給は不要
• 調整範囲全体でのビーム方向の安定性
• 単一ハウジング：ポンプレーザーとOPOを単一ハウジングに統合
• USB（仮想COMポート）、RS232、LANを使用したPC制御、REST APIコマンド
• 高速波長スキャン（スイープ）

用途

• 赤外分光法
• SFG（和周波数生成分光法）

通信インターフェース

• USB：仮想シリアルポート、ASCIIコマンド
• RS232：ASCIIコマンド
• LAN：REST API
• WLAN：REST API（オプション）

利用可能なモデル

• PT501：調整範囲全体で線幅<4 cm⁻¹の狭帯域放射を提供（2300 – 16000 nm / 4345 – 625 cm⁻¹）、繰り返し率100 Hz

仕様

• 調整範囲：2300 – 16000 nm
• 出力パルスエネルギー：3500 nmで>200 µJ、10000 nmで>50 µJ
• 帯域幅：<4 cm⁻¹
• パルス繰り返し率：100 Hz
• 調整解像度：<0.5 cm⁻¹
• 典型的なビームサイズ：~4 mm
• ビーム発散：<3 mrad
• ビーム指向安定性：≤100 μrad rms
• ビーム偏光：水平、>100:1
• 波長スイープ：利用可能
• 光パルスジッター：内部トリガーで<50 ps（標準偏差）、外部トリガーで~3 ns（標準偏差）
• TRIG1 OUTパルス遅延：制御可能な遅延を持つ正パルス、パルス幅~100 ns、光パルスの前にデフォルトの遅延~250 μsから10 msまで
• レーザーヘッドサイズ（L×W×H）：~520 × 1050 × 272 mm
• 電源ユニットサイズ（L×W×H）：450 × 450 × 140 mm
• 電源要件：100 – 240 V AC単相、47 – 63 Hz
• 消費電力：<0.5 kW
• 動作環境温度：22 ±2 °C
• 相対湿度：20 – 80 %（結露しないこと）
• 冷却：空冷
• 部屋の清潔さ：ISOクラス9以下
