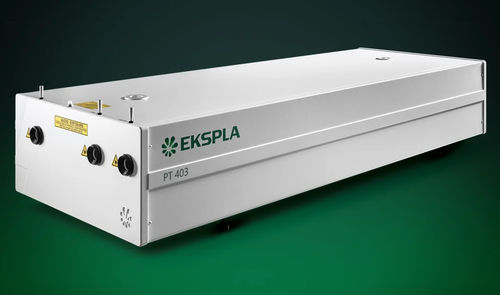

ピコ秒レーザー システム PT403

固体可変分光学用

PT403シリーズは、波長可変ピコ秒レーザーシステムで、1kHzのDPSSポンプレーザーと光パラメトリックジェネレーターを1つの筐体に統合し、210nmから2300nmまでの波長可変出力を1つのコンパクトなユニットで提供します。この設計により、レーザーユニットとOPOユニットを分離したシステムに比べ、設置面積が約2倍小さくなり、設置時間が短縮され、安定性が向上し、ユーザーにとって大きなメリットがあります。 特徴

• 調整範囲：210～2300 nm
• Motorized Hands-free tuning
• 1 kHzレートで高パルスエネルギー
• ダイオード励起固体設計
• 狭い線幅：
• キーパッドによるリモートコントロール
• PC制御
• オプションのストリークカメラ・トリガーパルス（10 ps rmsジッター）
• ターンキー操作
• 空冷式 - 外部給水を必要としません
• 低メンテナンスコスト

アプリケーション

• 時間分解蛍光（ストリークカメラ測定を含む）、ポンプ-プローブ分光法
• レーザー誘起蛍光
• 赤外分光法
• 非線形分光法：表面-SH、Zスキャン
• その他の分光および非線形光学アプリケーション

利点

• 優れた長期安定性（レーザーとOPOが異なるユニットにあるレイアウトと比較）
• 高い安全性 - すべてのビームがボックス内にある
• 短い設置時間
• ほぼ2倍のフットプリント

説明

• すべてのコンポーネントを1つのコンパクトな筐体に収めたオールインワンボックスソリューションで、別々のユニット間のミスアライメントのリスクを排除します。
• 業界および市場でテスト済みのソリューションを採用し、信頼性を確保しました。
• ポンプレーザーは、Ekspla PL2210シリーズのダイオード励起、空冷、モードロックNd:YAGレーザーをベースにしています。
• 光パラメトリック・ジェネレーターはPGx03ピコ秒光パラメトリック増幅器システムをベースにしており、完全自動化されたマイクロプロセッサー・ベースの制御により、正確な波長チューニングが可能です。
• ~20 psのパルス幅で、中程度の線幅（通常9 cm-¹）の低発散ビームを生成します。
• 時間分解蛍光、ポンプ-プローブ分光、レーザー誘起蛍光、赤外分光などの科学研究のための、多用途でコスト効率の高いツールです。 シンプルで便利なレーザー制御
  • システム構成に応じて、USB（VCP、ASCIIコマンド）、RS232（ASCIIコマンド）、LAN（REST API）、またはWLAN（REST API）を介してマスターデバイスまたはPCから操作可能。
  • ASCIIコマンド
  • LAN：REST API
  • WLAN：REST API

Dual UEFI BIOS™は32ビットカラー画面に対応し、流れるように使いやすいマウス操作を実現。 設計
• 機能部品:
  • 1 kHzの繰り返し周波数DPSSポンプ・レーザー
  • 光学パラメトリック・ジェネレーター(OPG)
  • 電子制御ユニット
• 単一の光学ユニットにより、210～2300 nmの波長域で出力調整可能
。 オプション
• SFオプション：和周波発生による300～409 nmのエネルギー増加（340 nmで20 µJ、SFオプションなしのシステムと比較してパルスエネルギーは～10%低い）
• -H、-2H、-3Hオプション：1064 nm、532 nm、または355 nm出力（すべてのエネルギーはこの出力ポートに導かれます。 出力ポート
  • ポート1: 1064 / 532 nm
  • ポート2: 210-2300 nm (PT403-SH/SFのみ)
  • ポート3: 355 nm
  • ポート4: 410-2300 nm
  仕様/技術特性
  • 出力波長可変範囲：
    • SH：210-409 nm（PT403-SH）
    • Signal：410-709 nm
    • Idler：710-2300nm
  • 出力パルスエネルギー：
    • SH：15μJ（PT403-SH）
    • Signal：>75μJ
    • Idler：>25μJ
  • パルス繰り返し周波数：1000Hz
  • 線幅：<9 cm-¹ (PT403)、<12 cm-¹ (PT403-SH)
  • 標準的なパルス持続時間：
  • スキャンステップ：
    • SH：0.05 nm（PT403-SH）
    • Signal：0.1 nm
    • Idler：1nm
  • 標準ビーム径：～2mm
  • ビーム拡がり角：<2mrad
  • ビーム指向安定性：≤100μrad rms
  • ビーム偏光：
    • SH：水平（PT403-SH）
    • 信号：
    • 水平
    • アイドラー：垂直
  • 光パルス・ジッター：
    • 内部トリガー：TRIG1 OUTパルスに対して±50 ps（StDev）
    • 外部トリガー：
  • TRIG1 OUTパルス遅延：-400 ... 150 ns
  • 動作要件：
    • 室温：22 ± 2 °C
    • 相対湿度：20～80%（結露なきこと）
    • 電源要件：100-240V単相、47-63Hz
    • 消費電力：<0.6kW
    • ウォーターサービス：空冷式
    • ルームクリーン度：ISOクラス9以下
