ピコ秒レーザーシステム PGx01
紫外線中赤外域広く調節可能

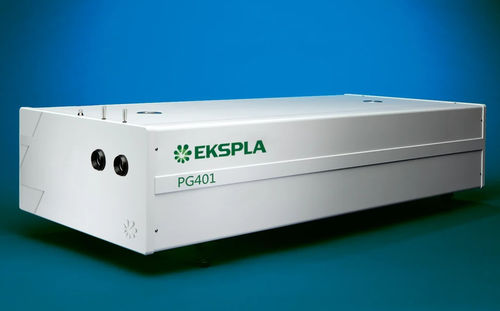

ピコ秒レーザーシステム - PGx01 - EKSPLA - 紫外線 / 中赤外域 / 広く調節可能

お気に入りに追加する

商品比較に追加する

特徴

操作方法

ピコ秒

スペクトル

中赤外域, 広く調節可能, 紫外線

応用

分光学用

その他の特徴

高エネルギー, 超高速, 横型, 垂直

出力

100 W

波長

最少: 193 nm

最大: 10,000 nm

詳細

PGx01シリーズは、高度な分光学および研究用途向けに設計された、高エネルギー、広帯域波長可変ピコ秒光パラメトリック増幅器（OPA）です。Travelling Wave Optical Parametric Generators (TWOPG)は、紫外(UV)から中赤外(Mid-IR)スペクトルにわたる超高速で波長可変なコヒーレント光源を提供し、幅広い科学的調査に理想的です。 アプリケーション

非線形分光：振動-SFG、表面-SH、Zスキャン
ポンプ-プローブ実験
レーザー誘起蛍光（LIF）
その他のレーザー分光アプリケーション

説明 PGx01シリーズは、オプティカル・パラメトリック・ジェネレーター（OPG）、回折格子ベースの線幅狭帯域化システム（LNS）、オプティカル・パラメトリック・アンプ（OPA）、電子制御ユニットといった複数の機能モジュールで構成されています。OPGモジュールは、非線形結晶によって決定され、波長によって変化するスペクトル特性を持つパラメトリック超蛍光（PS）を発生する。狭帯域放射の場合、OPG出力はLNSによって6cm-¹に絞られ、OPAのシードとして使用される。出力波長チューニングは、非線形結晶とグレーティングの角度を調整することで達成され、精密なステッピングモーターとコンピューター制御により、卓越した波長再現性が保証される。非線形結晶の温度安定化により、出力の長期安定性を実現。内蔵のフォトディテクターがポンプパルスのエネルギーをモニターして結晶を保護し、エネルギーがプリセット値を超えるとコントロールユニットが警告を発します。システムは、マスター・デバイスまたはPC（USB、RS232、LAN）、あるいはバックライト付きディスプレイを備えたリモート・コントロール・パッドから操作可能で、レーザー安全眼鏡を着用しての使用に適している。 利用可能なモデル

PG401: 波長範囲420～2300 nm、可視域で最高のパルスエネルギーに最適化されており、多くの分光アプリケーションに適しています。
PG501-DFG: 波長範囲2300～16000 nm、振動SFG分光のセットアップに最適です。 PG401-DFG1の特徴
- 最も広いハンズフリー・チューニング・レンジ - 420～10000 nm
PG401用ギャップフリー・チューニング・エクステンション
- ギャップフリー・チューニング範囲 410-709、710-2300 nm
- 線幅 <18 cm-¹
仕様
- 同調範囲： 193～16000 nm（モデルによる）
- 出力パルスエネルギー：1000 µJ at 450 nm (PG401)、>100 µJ at 300 nm (PG401-SH)、>50 µJ at 200 nm (PG401-DUV)、>200 µJ at 3700 nm および >30 µJ at 10,000 nm (PG501-DFG1)
- 線幅： <6cm-¹（PG401、PG501-DFG1）、<9cm-¹（PG401-SH、PG401-DUV）
- 最大パルス繰り返し周波数： 50 Hz
- スキャンステップ： 信号：0.1 nm、アイドラー：1nm（PG401）
- 標準ビーム径：～4 mm（PG401）、～3 mm（PG401-SH/DUV）、～5 mm（PG501-DFG1）
- ビーム拡がり角： <2 mrad（PG401、PG401-SH/DUV）、<0.5mrad（全モデル）
- ビーム・プロファイル：均一、ホットスポットなし、ガウス・フィット90%以上
- パルス幅：～20 ps（代表値）、29 ± 5 ps（全モデル）
- 物理的サイズ（幅×奥行き×高さ）： 456 × 660 mm（全モデル）：
- 動作温度範囲： 15～30 °C
- 電源要件： 100～240 V AC 単相、47～63 Hz
- 消費電力： <100 W
