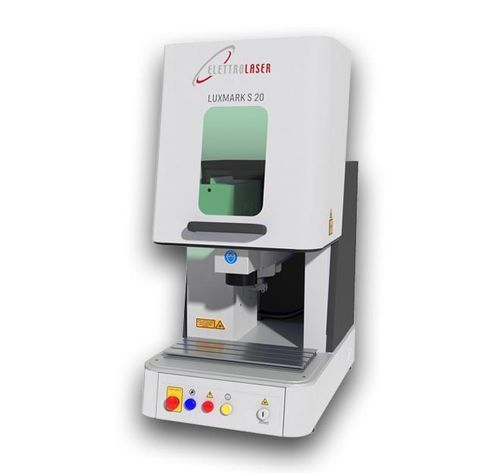

ファイバーレーザー刻印機 Luxmark S series

UVレーザーMOPAレーザーセラミック

概要
Luxmark Sは、産業およびジュエリー向けの精密なマーキング、彫刻、マイクロカット用に設計された卓上レーザーマーカーです。人間工学に配慮した傾斜ドアを備えた密閉チャンバー構造により、安全で省スペースな運用が可能です。Fiber、MOPA、GREEN、UVなどの複数レーザーにより、金属、合金、プラスチック、セラミックなどを処理できます。

主な特長

• マーキングチャンバー: 450 x 285 mm (18" x 11")
• Z軸（モータ駆動）ストローク: 185 mm (7.4")
• 選択可能なレーザー構成: fiber (20/30/50/60 W、MOPA/NIB含む)、GREEN (3–7 W)、UV (3–7 W)
• 周波数: 最大 4000 kHz（該当する場合）
• ソフトウェア: 高機能、業務用、多言語対応；DXF、DWG、SVG、PLT、AI、BMP、JPG 等対応
• エルゴノミクス: 傾斜式アクセスドアで載せ降ろしが容易
• オプション: XYテーブル、機械視覚、3Dヘッド、回転マーキング、2.5Dレリーフ彫刻 等

用途

• 金属、合金、プラスチック、セラミックへのレーザーマーキング・彫刻
• 薄板や薄肉部品のマイクロカット
• 複雑形状や立体物のカスタマイズ
• ロゴ、テキスト、シリアル番号、バーコード、QRコードの深彫り
• 宝飾品のホールマークや商標のマーキング
• タグ、メダル、カスタムツールの製作
• ジュエリー、産業、プロモーション、アート用途
• 2.5Dレリーフ彫刻や継手/チューブへの彫刻
• 半自動または自動生産ラインへの組み込み

高性能

• 広い作業エリア: 450 x 285 mm
• Z軸ストローク: 185 mm、制御性と精度あり
• 利用可能なレーザー出力: 20 W / 30 W / 50 W / 60 W（MOPA、NIB含む）
• その他の光源: GREEN (3–7 W)、UV (3–7 W)
• 周波数: 最大 4000 kHz
• ソフトウェア: 業務用、多言語、カスタマイズ可能
• ファイル互換: DXF、DWG、SVG、PLT、AI、BMP、JPG 等

利用可能なバリアント（概要）

• Luxmark S - UV
  • 冷却: 空冷
  • タイプ: 卓上
  • 電源: 230 V AC, 50/60 Hz（110 はオプション）– 1.2 kW
  • 寸法 (cm): 48.2 x 74 x 70
  • 重量: 88 kg*
  • 出力: 3 / 5 W
  • 波長: 355 nm
  • 作業領域: 45 x 28.5 cm
  • Focal100: 6 x 6 cm / スポット 約16 µm
  • Focal160: 10 x 10 cm / スポット 約26 µm
  • Focal210: 14 x 14 cm
  • Z軸: モータ駆動 / 20 cm
  • レーザークラス: I
  • 最大ワーク高さ: 18 cm
• Luxmark S - Green
  • 冷却: 空冷
  • タイプ: 卓上
  • 電源: 230 V AC, 50/60 Hz（110 はオプション）– 1.2 kW
  • 寸法 (cm): 48.2 x 74 x 70
  • 重量: 88 kg*
  • 出力: 3 / 5 W
  • 波長: 532 nm
  • 作業領域: 45 x 28.5 cm
  • Focal100: 6 x 6 cm / スポット 約16 µm
  • Focal160: 10 x 10 cm / スポット 約26 µm
  • Focal210: 14 x 14 cm
  • Z軸: モータ駆動 / 20 cm
  • レーザークラス: I
  • 最大ワーク高さ: 18 cm
• Luxmark S - Fiber
  • 冷却: 空冷
  • タイプ: 卓上
  • 電源: 230 V AC, 50/60 Hz（110 はオプション）– 1.2 kW
  • 寸法 (cm): 48.2 x 74 x 70
  • 重量: 88 kg*
  • 出力: 20 / 30 / 50 / 60 W（20 W NIB）
  • 波長: 1064 nm
  • 作業領域: 45 x 28.5 cm
  • Focal100: 6 x 6 cm / スポット 約16 µm
  • Focal160: 10 x 10 cm / スポット 約26 µm
  • Focal210: 14 x 14 cm
  • Z軸: モータ駆動 / 20 cm
  • レーザークラス: I
  • 最大ワーク高さ: 18 cm

オプション & アクセサリ

• 平面および曲面用 2.5D ソフトウェア
• リングの内外面マーキング用 空気式傾斜チャック（自動スピンドル）
• 自動化・中小量生産向け XY テーブル
• 大量生産向けのガイドプレートと集塵装置
• 固定バイス（100 mm または 200 mm）
• パターンマッチング（手動または自動カメラ位置決め）
• 曲面・複雑形状用の専用 3D マーキングヘッド
• チューブ切断ユニット（自動チューブ切断）
• リバースエンジニアリング技術
• 自動 Z 軸位置決め用ダイナミック高さプローブ（検出範囲 40–140 mm）
• 自動/連続刻印用プレートマーキング機
• 高出力レーザー作業用保護メガネ

仕様 / 技術データ

• マーキングチャンバー寸法: 450 x 285 mm (18" x 11")
• Z軸（モータ）ストローク: 185 mm (7.4")
• 作業エリア: 45 x 28.5 cm
• 最大ワーク高さ（S バージョン）: 18 cm
• 利用可能なレーザーと典型出力: Fiber 20/30/50/60 W（MOPA/NIB 含む）；Green 3–7 W；UV 3–7 W
• 代表波長: Fiber 1064 nm；Green 532 nm；UV 355 nm
• 周波数: 最大 4000 kHz（該当する場合）
• 焦点オプションとスポットサイズ: Focal100 = 6x6 cm / 約16 µm；Focal160 = 10x10 cm / 約26 µm；Focal210 = 14x14 cm
• 電源: 230 V AC, 50/60 Hz（110 V オプション）– 消費目安 約1.2 kW
• 冷却: 空冷
• レーザークラス: I（密閉チャンバー構成）；一部のアクセサリ/操作では保護メガネが必要
• 対応ファイル形式: DXF、DWG、SVG、PLT、AI、BMP、JPG など
• ソフトウェア: 業務用、多言語、産業ワークフロー向けにカスタマイズ可能
