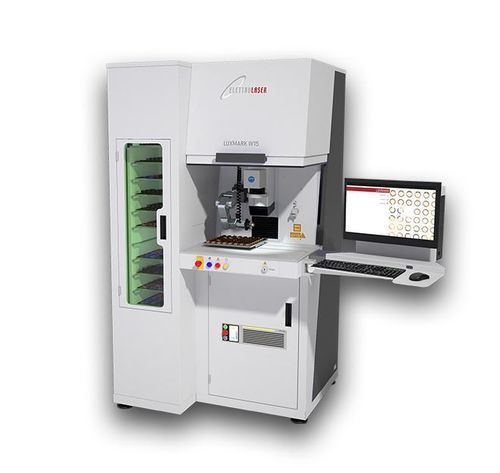

ファイバーレーザー システム Luxmark W15 series

ガス緑UV

製品概要 Luxmark W15 は、15 パレットを管理し、300×300 mm トレイの昇降・搬送・搭載/下ろしを行う自動レーザーステーションです。シリーズ生産におけるマーキングとマイクロカットのプロセス最適化を目的としています。高い精度と繰り返し性を提供します。

主な機能

• 連続作業とダウンタイム低減のための 15 パレットの自動管理
• 300×300 mm トレイ対応：昇降、搬送、および自動搭載/下ろし
• 正確な位置決めとセンタリングのためのスマートビジョンによるパターン検出
• ピック＆プレースや 3D/回転マーキング向けのロボット統合オプション（6 軸ロボット対応）
• 2.5D/3D オプションと専用マーキング/CAM 機能を備えた統合産業製造ソフトウェア

用途

• 金属・プラスチック部品の大量自動レーザーマーキング
• 技術材料に対する精密マイクロカット
• 量産での高い再現性
• 対象業界：ジュエリー、医療、電子、機械、自動車

主要性能

• 自動搬送：15 パレット
• 対応トレイサイズ：300×300 mm
• 機能：昇降、搬送、自動搭載/下ろし
• 主な用途：各種材料へのマーキングおよびマイクロカット

利用可能なバリエーション（概要）

• Luxmark W15 - Green：出力 3 / 5 W、波長 532 nm
• Luxmark W15 - Fiber：出力 20 / 30 / 60 / 80 / 100 / 200 W（MOPA / NIB / PICO オプション）、波長 1064 nm
• Luxmark W15 - CO2：出力 10 / 30 / 60 / 100 W、波長 10600 nm
• Luxmark W15 - UV：出力 5 W、波長 355 nm

標準搭載およびオプション技術

• スマートビジョン / パターンマッチング（手動およびカメラ支援の自動版）
• 曲面・複雑形状向けの専用 3D ソフトを備えた 3D マーキングヘッド（オプション）
• 自動 Z ポジショニング用の動的高さプローブ（S/M/TOP バージョン向けにワーク高さを検出）
• アクセサリ：ガイドプレート、空気式/3 ジョー/傾斜チャック、固定/空気式バイス、サイクロン＋HEPA の真空エキストラクタ、パイプ切断、保護メガネ、6 軸ロボット、リバースエンジニアリングサポート、パターンマッチング、2.5D ソフトウェア等

注意事項 記載の構成はバリアントの例です。最終的な機械性能は、レーザー源、出力、焦点、アクセサリなどの技術的選択により決まります。
