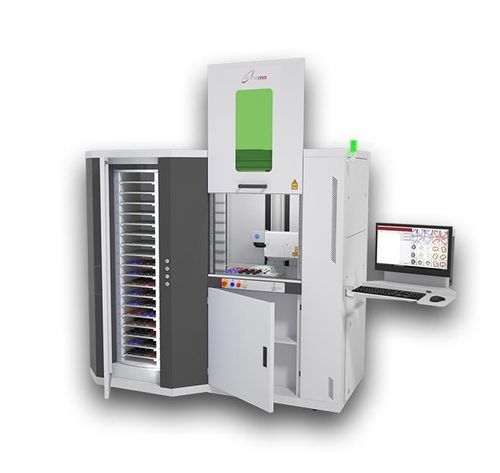

ファイバーレーザー刻印機 Luxmark W72 series

CO2 レーザーUVレーザーMOPAレーザー

概要
Luxmark W72は集約生産環境向けに設計された産業用レーザーシステムで、最大72パレットを自律的に管理します。大規模なマーキングおよびマイクロカット向けのシステムで、搬送自動化を統合：各パレット（300×300 mm）を搬送してレーザー下に位置決めし、加工後に完成品を再配置します。24時間365日の連続稼働に対応する構成が可能で、複数のレーザー光源や多軸ロボットなどの高度な自動化オプションと互換性があります。

主な機能

• 最大72パレットの自動処理（300×300 mm）
• 統合搬送：パレットの自動昇降、位置決め、排出
• 24/7の連続生産向け設計
• ファイバー、MOPA、UV、GREENなどのレーザー光源に対応
• 2D、2.5D、3Dの加工に対応（深彫り、微細切断、高精度三次元マーキング）
• 多軸ロボットアームのオプションによる自動化（Industry 4.0連携可能）
• 高度なマーキングとプロセス制御のための専用ソフトウェア

用途

• 金属・プラスチック部品の量産向け完全自動レーザー彫刻
• アクセサリ、プレート、技術部品向けの高精度マイクロカット
• バッチ単位での深彫りマーキングや一意のコード付与
• 製品トレーサビリティ：シリアル番号、QRコード、DataMatrix
• 産業、医療、宝飾分野向けの高速カスタマイズ
• 無人処理のためのロボットシステムへの統合
• Industry 4.0に沿ったプロセス最適化

主な性能

• 72パレットの自動管理（300×300 mm）
• 統合搬送：自動昇降、位置決め、排出
• 24/7連続稼働に対応する堅牢な構造
• ファイバー、MOPA、UV、GREEN光源で構成可能
• 2D、2.5D、3D加工に対応
• 高度なマーキングとプロセス制御の専用ソフトウェア搭載

仕様 / 技術データ

• 商用名称：Luxmark W72
• Brand: Elettrolaser
• パレット数：72
• 最大パレットサイズ：30 x 30 cm（300×300 mm）
• 最大パレット重量：5 kg
• パレット搬送：自動ピックアップ、位置決め、加工、再配置
• 想定稼働：連続/24/7生産
• 冷却方式：空冷
• 機械種別：floor standing
• 電源：230 V AC、50/60 Hz（110 Vは要望により） - 3 kW
• 外形寸法（cm）：210 x 115 x 192
• 重量：約1000 kg*
• 作業領域：66 x 50 cm
• Z軸：モータ駆動、ストローク30 cm
• 軸ストローク：X: 70 cm；Y: 25 cm；Z: 30 cm
• レーザークラス：I（封入）
• 対応加工：2D、2.5D、3Dのマーキングおよび切断
• 焦点／マーキング範囲とスポットサイズ：Focal 100: 6x6 cm / 16 µmスポット；Focal 160: 10x10 cm / 26 µmスポット；Focal 210: 14x14 cm；Focal 254: 17x17 cm；Focal 330: 23x23 cm；Focal 420: 28x28 cm
• レーザー光源オプションと代表出力：Fiber: 20 / 30 / 60 / 80 / 100 / 200 W（MOPA / NIB / PICOオプション）；Green: 3 / 5 W（532 nm）；UV: 5 / 10 W（355 nm）；CO2: 10 / 30 / 60 / 100 W（10600 nm）
• 対応プロセス：深彫り、超高精度マイクロカット、立体マーキング
• オプションアクセサリ／統合：多軸ロボットアーム、ガイドプレート、空圧/3爪/ティルトチャック、ダイナミック高さプローブ、パターンマッチング、2.5D/3Dヘッド、集塵機、チューブ切断、6軸ロボット（最大3 kg）、保護ゴーグル等
