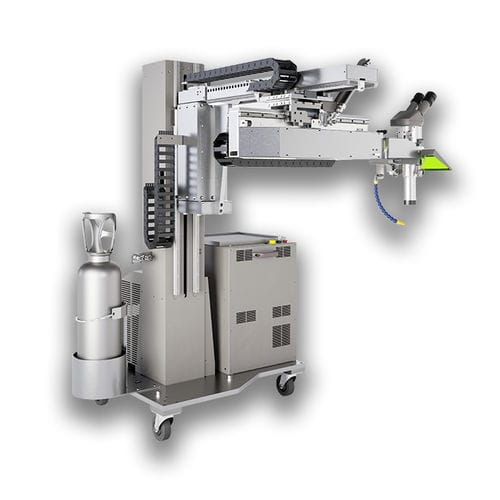

Nd:YAGレーザー溶接機 DL 200

インパルス手動式床置型

概要 DL 200 は、大規模な産業用途向けに設計された床置き型レーザー溶接機です。ジョイスティックで制御されるモーター式三軸（X‑Y‑Z）移動、二軸で傾斜・回転可能な溶接アーム、パルス最大200 J、ピーク出力最大10 kWを実現する二重 Nd:Ce:YAG 共振器を備え、プラスチック・金属の射出成形金型や大形産業部品の修理に適しています。位置決めが困難な箇所や作業しにくい領域での溶接にも対応します。

特長 DL 200 は高出力、広い作業領域、高精度の位置決めを兼ね備えています。高解像度カメラ内蔵、7" タッチスクリーンによる操作性、パラメータメモリにより、生産性を維持しつつ詳細な制御が可能です。

用途

• プラスチック／金属射出成形金型の修理
• 大型部品の構造溶接
• キャビティや内側領域での精密マイクロ修理
• 鋳物の気孔やクラックのシール
• 産業部品のメンテナンス
• アルミニウムや銅など反射性材料の溶接
• 対象業界：自動車、金型製作、航空宇宙、部品加工

性能

• レーザー源：二重 Nd:Ce:YAG – 1064 nm
• 平均出力：140 W
• ピーク出力：10 kW
• パルスエネルギー：最大 200 J
• スポット径：0.2 ÷ 2.0 mm
• XYZ 軸制御：ジョイスティック付きモーター式
• 軸移動量：X = 500 mm、Y = 405 mm、Z = 600 mm
• 二軸可動アーム（回転＋傾斜）
• オペレーターインターフェース：ジョイスティック＋7" タッチスクリーン

追加機能 スポットのモーター式調整；7 種類のプリセットパルス形状；新しい smsp 波形および gaussian smooth spot オプション；統合型 Leica 10X 顕微鏡；パラメータ/メモリ保存（100 件）；強化型二重水冷（8 L）。

仕様 / 技術データ

• 型式：DL 200
• レーザー源：2x Nd:Ce:YAG – 1064 nm
• 平均出力：140 W
• ピーク出力：10 kW
• パルスエネルギー／最大：最大 200 J
• 最大周波数：30 Hz
• パルス時間：0.5 - 20 ms
• スポット径：0.2 - 2.0 mm
• スポット調整：モーター式
• 波形プログラム：7 プリセット
• New smsp wave form：有り
• New gaussian smooth spot：有り
• 顕微鏡：Leica 10X
• メモリ保存数：100
• 水冷システム：二重 - enforced / 8 L
• タイプ：床置き型
• 電源：230 V AC, 50/60 Hz（110 はオプション）- 4.4 kW
• 寸法（cm）：109 x 93 x 149
• 重量：95 kg
• 軸ストローク：X = 500 mm；Y = 405 mm；Z = 600 mm
• オペレーターインターフェース：ジョイスティック＋7" タッチスクリーン
• 高解像度カメラ内蔵
