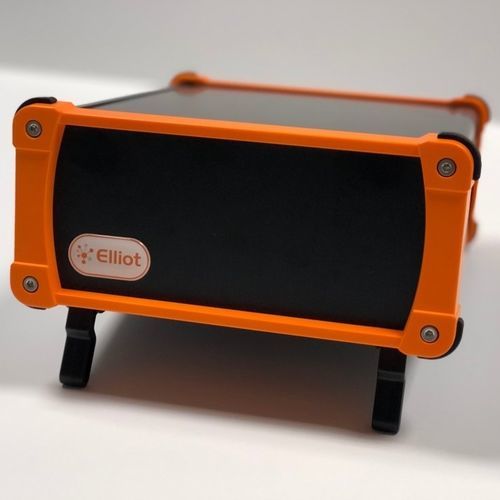

光学デバイス調整システム E2400 - DAli 4

レーザー光学高精度

エリオットサイエンティフィックDAli 4は、以下のアプリケーションに対応する、人気の高い自動フォトニックデバイスアライメントコントローラーの最新バージョンです： - ファイバー対レーザーダイオードのアライメント - ファイバー-導波管アライメント - ファイバー間カップリング - ファイバーアレイ間アライメント - ピグテール時のエポキシドリフトの補正 - 長期特性評価中のドリフト補正 - 導波管デバイスへの入力ファイバーと出力ファイバー（またはアレイ）の同時アライメント 典型的なDAli 4コントローラーは、当社のフルオートアライメントシステムで使用されます。このシステムは、3チャンネルE1100ピエゾコントローラー、USB装備のDAli 4インターフェース、ソフトウェア（使いやすいソフトウェアを駆動するためのPCまたはラップトップはカスタムバージョンとして提供可能）で構成されています。MDE123やMDE125など、エリオットゴールド™シリーズのフレクシャー用ステージのピエゾ駆動バージョンを補完するように設計されていますが、0～150ボルトで動作する他のピエゾデバイスにも適しています。 DAli 4は最新のエレクトロニクスを搭載し、洗練されたソフトウェアアルゴリズムを使用して、高精度の自動アライメントを迅速に行います（下記参照）。DAli 4は、アライメントされるコンポーネントから得られる光フィードバック信号を探し出し、最適化します。そして、信号を最適化するために、それらの相対位置を調整し、正確なアライメントを行います。 このソフトウェアとハードウェアのパッケージには、使いやすさを向上させるための多くの機能が含まれており、また、開発、テスト、製造アプリケーションの幅広いフォトニック・アライメント作業に組み込むことができる必要な柔軟性も備えています。 箱の内容 DAli 4コントローラ ソフトウェア（USBキー） # 強度/位置プロット機能については、DAli 4の新しいProfilerモジュールを参照してください。
