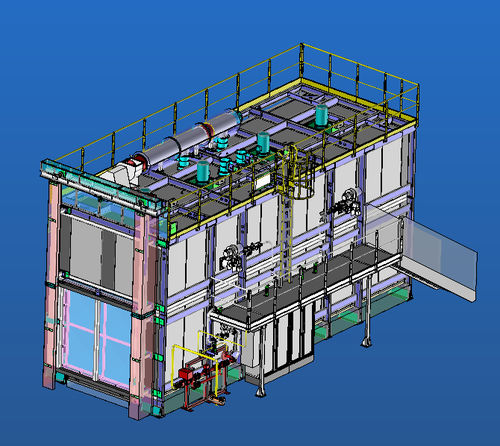

バッチ式炉

チャンバー乾燥予熱

4バッチ 1.シャーシ/サポートフレーム アルミナ処理により腐食から保護されたサポートフレーム。 2.ラボラトリー。 内張り：溶接された「ALUSI」板金パネル。 ラボラトリーには、エンクロージャー全体の温度を均一にするため、水平気流用のフィンが装備されている。 3.断熱材。 グラスウールパネルの層。 4.外部被覆。 フレームに溶接されたパネルでできている。 5.熱源 熱を供給するヒーターユニット。取り外し可能なラックに取り付けられた電気抵抗器。 6.ギロチンドア 外側は塗装鋼板、内側は「ALUSI」シートでできたギロチンドア。サッシ・ドアは近くにある両手のコントロールで操作する。 7.温風換気。 2台の換気ユニットがエンクロージャー内の熱気を水平方向に循環させる。これらは取り外し可能なバッファーの上に上部に取り付けられる。各ユニットは周波数可変装置で制御され、搬出入時の混合率を下げる。 8.空気の抽出と更新 9.プラットフォーム オーブンのプラットフォームには手すりが設置される。脚立でオーブンの屋根にアクセスできる。 B.電気キャビネット 熱機器を調整・制御するための空調完備の電気キャビネット。電気機械式リレー、保護装置、安全装置、および設備の正確な運転に必要な配線。 C.PLC、HMI 1.HMI。タッチスクリーン操作端末。 運転モードの管理、機械の状態表示、アラームの管理など。 呼称：[12''タッチスクリーンターミナル]。
