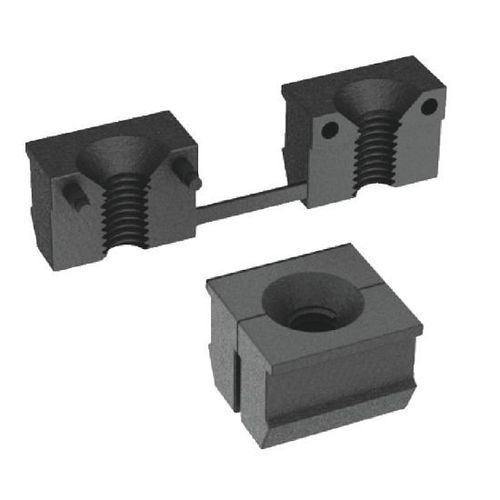

円筒形ナット 94-86 seriesPAテクノポリマー製ガラス繊維強化ポリアミド製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 円筒形
- 材料
- PA, ガラス繊維強化ポリアミド製, テクノポリマー製
- その他の特徴
- ねじ式, メートル, フレーム組み立て用, プロファイル用
- 公称直径
最大: 6 mm
(0.24 in)最少: 4 mm
(0.16 in)- 高さ
9 mm
(0.354 in)- 幅
10 mm
(0.39 in)
詳細
製品概要
アルミプロフィールへの部品固定用に設計されたテクノポリマー製拡張ナット。シリーズ 94-86、形式 B。
材質
用途
画像
注文例
バリエーション
在庫・価格情報
技術仕様
アルミプロフィールへの部品固定用に設計されたテクノポリマー製拡張ナット。シリーズ 94-86、形式 B。
材質
- ポリアミド（PA）系テクノポリマー、ガラス繊維強化、黒色。
用途
- アルミプロフィールの溝（10 mm）へのねじ込み固定により、フレームや治具、アクセサリの組立てに使用します。
画像
- 製品メイン写真および使用例の画像が利用可能。画像には製品名と型式が表示されています。
注文例
- 例：94-860-10-4
バリエーション
- Ref. 94-860-10-4 — 形式: B — 溝: 10 mm — l1: 10 mm — l2: 11.6 mm — l3: 12 mm — ネジ d1: M4 — h1: 9 mm — h2: 4.2 mm — h3: 1.2 mm
- Ref. 94-860-10-5 — 形式: B — 溝: 10 mm — l1: 10 mm — l2: 11.6 mm — l3: 12 mm — ネジ d1: M5 — h1: 9 mm — h2: 4.2 mm — h3: 1.2 mm
- Ref. 94-860-10-6 — 形式: B — 溝: 10 mm — l1: 10 mm — l2: 11.6 mm — l3: 12 mm — ネジ d1: M6 — h1: 9 mm — h2: 4.2 mm — h3: 1.2 mm
在庫・価格情報
- 対象リファレンスの納期目安：通常 4〜8 日（仕入先納期による）。
- ページ上の価格表示：NC（未公表）。
技術仕様
- シリーズ：94-86
- 製品名：拡張ナット
- 材質：テクノポリマー（ポリアミド PA）ガラス繊維強化、黒
- 形式：B
- 用途：アルミプロフィール（溝 10 mm）への固定
- 使用可能ねじ（d1）：M4、M5、M6
- 寸法（例）：l1 = 10 mm、l2 = 11.6 mm、l3 = 12 mm、h1 = 9 mm、h2 = 4.2 mm、h3 = 1.2 mm
- 納期目安：通常 4〜8 日（供給状況により変動）
- 価格：NC（未公表）
