アルミフレーム用留め具 94-200 series

電気亜鉛メッキ鋼製ダブル直角

定義

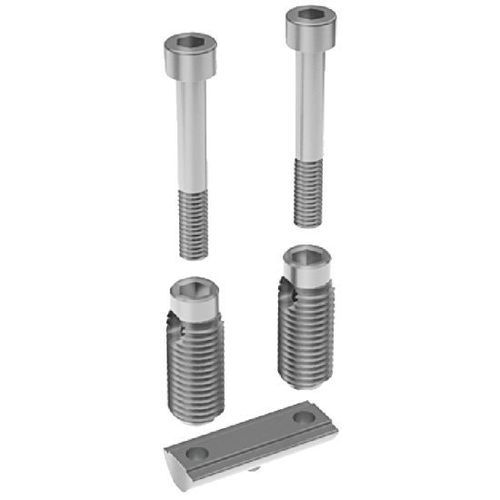

ダブル自動固定具は、2つのセルフタッピングスリーブ、2本の六角穴付ボルト、ダブルバーで構成されるアクセサリで、アルミプロファイル2本を直角に素早く確実に組み立てるための部品です。

材質

• 亜鉛めっき鋼。

バリエーション

• ダブルバージョン：I形アルミプロファイルの90°接続用。
• その他に、シングル（鋼またはステンレス）でB形またはI形プロファイルの90°接続用や、端面接続用の自動コネクタもあります。

寸法範囲
溝幅8 mmのプロファイルに対応しています。

用途

• アルミプロファイル2本を90°で迅速かつ確実に固定できます。
• セルフタッピングスリーブのねじにより、下穴や事前加工は不要です。

組立

• 第1のプロファイルの、接触側となる端から対向する2つの溝にセルフタッピングスリーブをねじ込みます。
• 接続箇所に第2のプロファイルの溝へダブルバーを差し込みます。
• スリーブにボルトを挿入し、ダブルバーに締め付けてプロファイルを固定します。

その他のバージョン

• シングル自動固定具（鋼またはステンレス、シリーズ94-200）。
• 端面接続用自動コネクタ（鋼またはステンレス、シリーズ94-202）。

注文例
EXAMPLE OF ORDER: 94-2003-8-40

技術仕様

• シリーズ：94-200
• 商品名：ダブル自動固定具
• 機能：アルミプロファイル（I形）の90°組立
• 材質：亜鉛めっき鋼
• 対応溝：8 mm
• 参照例：94-2003-8-40；94-2003-8-80；94-2004-8-40；94-2004-8-80
• 対応プロファイル形状：I（参照により標準／ESDあり）
• プロファイル寸法（mm）：40または80（参照による）
• d1 (mm)：12（参照による）
• l1 (mm)：31（参照による）
• l2 (mm)：26.4または66.4（参照による）
• s1 (mm)：5
• s2 (mm)：6
• 付属ネジ：M6x40
• 典型用途：機械加工なしでアルミフレームを迅速に組み立てる用途。
• バリアントおよび属性例:
  • 94-2003-8-40 — 標準、I形、溝8、プロファイル40、d1 = 12 mm、l1 = 31 mm、l2 = 26.4 mm、s1 = 5 mm、s2 = 6 mm、ネジ M6x40。
  • 94-2003-8-80 — 標準、I形、溝8、プロファイル80、d1 = 12 mm、l1 = 31 mm、l2 = 66.4 mm、s1 = 5 mm、s2 = 6 mm、ネジ M6x40。
  • 94-2004-8-40 — ESD、I形、溝8、プロファイル40、d1 = 12 mm、l1 = 31 mm、l2 = 26.4 mm、s1 = 5 mm、s2 = 6 mm、ネジ M6x40。
  • 94-2004-8-80 — ESD、I形、溝8、プロファイル80、d1 = 12 mm、l1 = 31 mm、l2 = 66.4 mm、s1 = 5 mm、s2 = 6 mm、ネジ M6x40。
