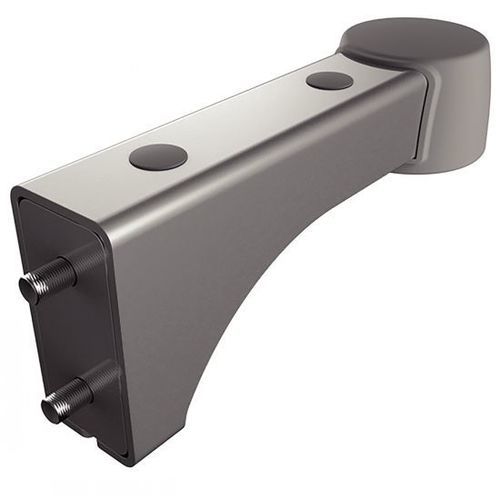

アルミニウム製サポート アーム システム 94-1500-8

スチール製

製品
キャスター用支持アーム、型式 94-150。安定性を向上させ、衝撃から保護します。軽い湾曲によりキャスターが360°回転します。

材質

• 支持アーム：スチール、アルミ色のペリキュレート仕上げ。
• バンパー：TPE プラスチック 1個、70 Shore A、灰色（RAL 7042）。
• ねじ：ISO 7380 - M8x16 2本（亜鉛めっき鋼）。
• ねじ：DIN 7991 - M12x25 1本（亜鉛めっき鋼）。
• プラスチックキャップ：2個、灰色（RAL 7042）。

用途
支持アームはキャスターの安定性を高め、衝撃から保護します。キャスターの360°回転を可能にします。

取付け
支持アームは側面、横方向、前面のいずれでも取付け可能です。前面取付けの場合、プロファイルの中央穴はM8のタップ加工が必要です。

注文例
型番：94-1500-8

在庫 / 価格
在庫（型番 94-1500-8）：4〜8日。
サイト表示価格：NC

技術仕様 / 仕様

• シリーズ / 型式：94-150
• 機能：キャスター用支持アーム（360°回転）
• 材質：スチール、アルミ色ペリキュレート仕上げ
• バンパー：1 x TPE 70 Shore A、灰色（RAL 7042）
• 付属ネジ：2 x ISO 7380 M8x16（亜鉛めっき鋼）、1 x DIN 7991 M12x25（亜鉛めっき鋼）
• キャップ：2個 プラスチックキャップ 灰色（RAL 7042）
• 取付方法：側面、横方向、前面（前面取付けはM8タップ必要）
• 供給元参考番号：94-1500-8
• 表示在庫日数：4〜8日
• 表示価格：NC
• 形状：I
• スロット：8
• d1 (mm)：64
• d2：M12
• d3：M8
• l1 (mm)：202
• l2 (mm)：40
• l3 (mm)：170
• l4 (mm)：50
• l5 (mm)：35
• l6 (mm)：185
• l7 (mm)：12
• h1 (mm)：80
• h2 (mm)：45
• h3 (mm)：32
• h4 (mm)：28
• h5 (mm)：40
• h6 (mm)：20
