アルミフレーム用留め具 94-200 series

アルミフレーム用スチール製ステンレススチール製

定義

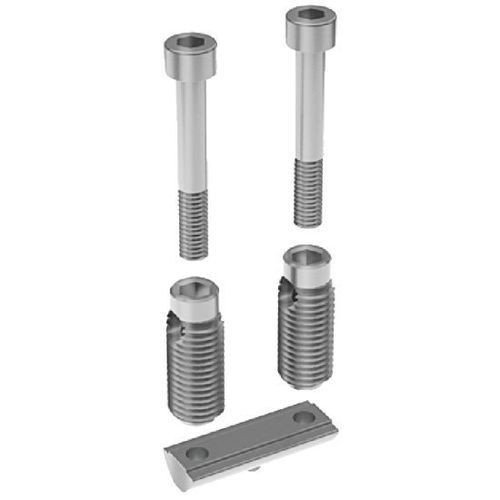

二重自動固定具（シリーズ94-200）は、2個のセルフタッピングスリーブ、2本の六角穴付きボルト、および二重コネクターバーで構成され、アルミプロファイル同士を90°で迅速かつ確実に接続するための組立アクセサリーです。

材質
- 亜鉛めっき鋼（zinc-plated steel）。

バージョン

• 二重タイプ：I形状のアルミプロファイル用の90°接続。
• 単体モデル（鋼またはステンレス）もあり、B形またはI形プロファイルの90°接続に対応。
• 端と端を接続するストレート接続バージョンもあり。

サイズ範囲
- 溝幅8 mmのプロファイルに対応。

用途
- アルミプロファイル2本を90°で強固かつ迅速に固定できます。
- セルフタッピングねじにより事前の穴あけは不要です。

組立手順

• 最初のプロファイルの、第二のプロファイルが当たる側の端から、対向する2つの溝にセルフタッピングスリーブをねじ込みます。
• 二重コネクターバーを第二のプロファイルの溝に接続位置まで差し込みます。
• スリーブにボルトを差し込み、コネクターバーに締め付けて両プロファイルを組み立てます。

その他のバージョン
- 構成により鋼またはステンレスのバージョンが利用可能です。
- 端と端を接続する自動コネクタもあります。

注文例
注文例：品番 94-2003-8-40

特長 / 技術仕様

• モデル / シリーズ：94-200
• 形状：I（ダブル）
• 溝：8 mm
• 材質：亜鉛めっき鋼
• 固定要素：セルフタッピングスリーブ2個 + 六角穴付きボルト2本 + 二重コネクターバー
• 組立：穴あけ不要（セルフタッピング）
• 利用可能なバリエーション（例）：
• 94-2003-8-40 — 標準 — プロファイル 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26.4 mm — s1 = 5 mm — s2 = 6 mm — ボルト M6x40 — 納期目安：4〜8日
• 94-2003-8-80 — 標準 — プロファイル 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66.4 mm — s1 = 5 mm — s2 = 6 mm — ボルト M6x40 — 納期目安：4〜8日
• 94-2004-8-40 — ESD — プロファイル 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26.4 mm — s1 = 5 mm — s2 = 6 mm — ボルト M6x40 — 納期目安：4〜8日
• 94-2004-8-80 — ESD — プロファイル 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66.4 mm — s1 = 5 mm — s2 = 6 mm — ボルト M6x40 — 納期目安：4〜8日
