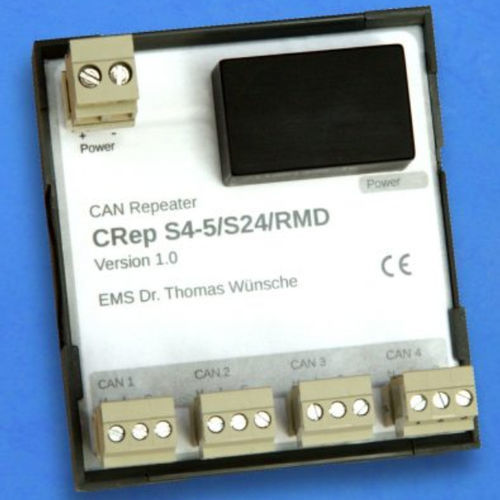

CAN反復ディスプレイ CRep S4

通信産業用ネットワーク

コンパクトなCANリピータCRep S4は、CANプロトコルにトランスペアレントな信号を送信・増幅します。4つのCAN接続は、それぞれ1つのバスノードの物理的動作をします。CRep S4はネットワークトポロジーを柔軟に設計でき、特にスター型ネットワークをサポートします。さらに、ツリー構造や長いスタブラインもサポートされています。CRep S4を使用してネットワーク構造を改善すれば、信号伝播遅延に応じてCANネットワークの最大データレートを向上させることができます。CRep S4で接続されたサブネットにネットワークを分割することで、CANネットワークの最大ノード数を増やすことができます。各サブネットは、ドライバーの出力電流で許容されるCANノード数を実現します。CAN信号を長距離伝送する必要がある場合、CRep S4をシグナルコンディショニングに使用することができます。エラーセグメントをCANシステムの残りの部分から切り離す機能により、最も一般的に発生するエラーの場合、無傷のバスセグメントへの影響を軽減します。さらに、各CANチャンネルにはLEDが装備されており、LEDが点灯すると、このチャンネルがCANメッセージを発信したことを示します。 低伝搬遅延 ISO 11898互換バスインターフェース ドミナントロックされたバスセグメントの切り離し
