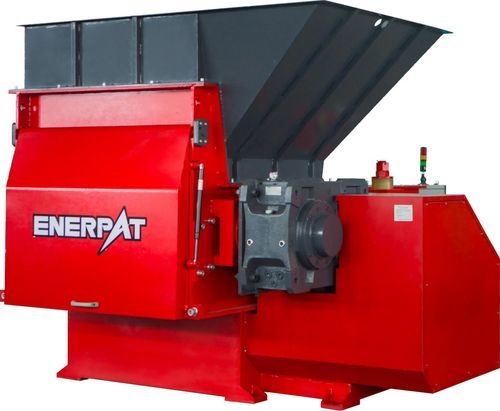

単一軸シュレッダー MSA-F series

金属ケーブル用ドラム缶用

概要
単軸シュレッダー Enerpat シリーズ MSA-F は、PLC 自動制御と大容量ホッパーを備えた機種です。モデルと材料により処理能力は約 1〜20 トン/時で、中〜複雑な材料の処理に適しています。CE 認証取得。主要コンポーネントは Siemens 等の一流メーカーを採用。標準保証は設備本体 1 年、モーター 5 年。試験、設計支援、販売後サポートを含むグローバルなサービス体制を提供します。

動作原理

• 投入供給: 油圧シリンダー駆動の供給箱が材料を切断軸へ押し込む。大容量ホッパーで連続供給を確保。
• 粉砕: 回転刃と固定刃の相対運動により材料を切断・粉砕。
• 粒度管理: 破砕物はスクリーンを通して排出され、出力粒度はスクリーンの開口により決定される。

材料試験
ドラム、ケーブル、ガスボンベ、金属切粉など各種材料での試験を実施し、試験写真や破砕サンプル画像を提示して結果を確認できます。

主な利点

• 溶接構造の堅牢なフレームとモジュール設計により組立・保守が容易。
• 供給システム: 緩速の油圧送り機構で安定供給を実現。容量に応じた二段式供給方式を採用。
• 切断軸: Baosteel 製 42CRMO 鋼を使用し、絡みや詰まりを抑制、処理速度を最適化。
• 交換可能なスクリーン: 円形、六角形、フィッシュマウス形状など。出力粒度を厳密に管理。空気ばねでスクリーンの開閉が容易。
• 駆動系: Siemens モーターと Bonfiglioli ギアを装備。欧州標準プーリーでベルト張力の調整が容易。
• インテリジェント制御: Siemens/Schneider PLC による監視表示。過負荷時の自動逆転、供給不足時の自動停止機能を備える。

技術仕様

• シリーズ/モデル: MSA-F (MSA-F600、MSA-F800、MSA-F1000、MSA-F1200、MSA-F1500).
• 処理能力: モデルと材料により概ね 1〜20 t/h。
• モーター出力 (kW): MSA-F600: 18.5; MSA-F800: 37; MSA-F1000: 45; MSA-F1200: 55; MSA-F1500: 75.
• 破砕室幅 (mm): MSA-F600: 600; MSA-F800: 800; MSA-F1000: 1000; MSA-F1200: 1200; MSA-F1500: 1500.
• 外形寸法 (mm): MSA-F600: 1290 × 1820 × 1730; MSA-F800: 2800 × 1765 × 2080; MSA-F1000: 2800 × 1980 × 2090; MSA-F1200: 2800 × 2490 × 2135; MSA-F1500: 2850 × 2720 × 2150.
