耐傷性硬度計 Model 249

卓上プラスチック用プラスチック用

概要

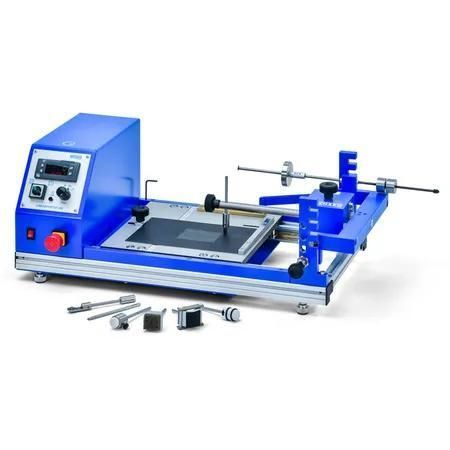

LINEARTESTER 249 は工業向けの卓上型引っかき硬度試験機です。引っかき／刻み試験のほか、往復式摩耗試験、Crockmeter 試験、MEK 試験、溶剤および拭き取り試験などに対応します。電動駆動、自動上下動作の試験ヘッド、豊富な交換可能な試験具を備え、オプションのアダプタで対応範囲を拡張できます。

試験原理
試験片は可動スライドにクランプで固定されます。二本の支柱に自由に支持された往復梁が試験具と移動重りを保持します。引っかき荷重（0.5～20 N）は梁上の重りを移動して設定し、追加の荷重（1～40 N）はオプションです。荷重アームは4段階の高さ調整（標準高さ 約10 mm、+20/+40/+60 mm）が可能です。導電基材上の絶縁被覆試験には貫通検出の電気検出が利用できます。

試験モードと操作
引っかき試験は前進時に試験具を降下させて開始し、戻りではガイドプレート（使用時）が試験具を持ち上げます。摩耗、Crockmeter、MEK、拭き取り試験では試験具を降下させたままスライドを往復させます（これらの場合はガイドプレートを取り外します）。スライドを横方向に移動して隣接する複数のトラックを作成でき、スライドプレート内蔵の目盛りで等間隔を確保します。固定の3段速度と1つの自由にプログラム可能な速度があります。

設計とオプション
LINEARTESTER 249 は卓上で使用するコンパクトなユニットで、電動駆動によりスライドの均一な走行を実現します。オプションとして、ユーザー特注のツール挿入に対応するユニバーサルアダプタセット、追加荷重、および標準60 mmに加え35、50、65、80、95 mmの可変ストロークが用意されています。

主な仕様

• 駆動：電動
• 標準ストローク：60 mm（オプション：35、50、65、80、95 mm）
• 引っかき荷重範囲：0.5～20 N
• 設定可能な試験荷重範囲：0.5～40 N（追加荷重オプション）
• 荷重アーム高さ調整：4段（標準 約10 mm；+20/+40/+60 mm）
• 最大試料寸法：最大150 × 210 mm（DIN A5）
• 試験速度：固定 25 / 35 / 200 mm/s；プログラム可 10–200 mm/s
• 外形寸法（W×D×H）：約580 × 280 × 210 mm
• 質量：約13 kg
• 電源：100–240 VAC、47–63 Hz
• 引っかき形状：Van Laar、Bosch、ISO、Clemen 等
• 卓上据え置き型ユニット

付属品

• LINEARTESTER 249（電動駆動）
• 六角レンチ
• 水平器
• 電源アダプタ
• 取扱説明書

規格
ISO 1518
