電動式振り子型衝撃試験機 Model 299/300

説明
Model 299/300 は、ラッカー、塗料および類似の被覆材の機械的減衰特性を評価するための振り子減衰試験機で、試験面上に置かれた規格化された振り子の振動減衰を測定します。

試験原理
被覆が柔らかいほど、試料上に支持された規格化振り子の振動は大きく減衰します。測定は一般的な振り子法（例：König、Persoz）に準拠して行われます。

構造と機能

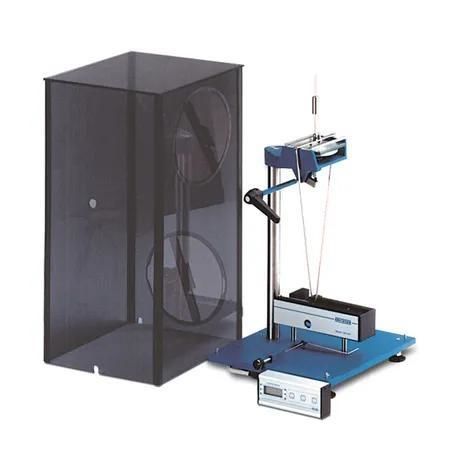

装置は、水平調整可能なベースプレートとサンプルホルダー付きの柱から構成され、試験パネルは最大 250 x 100 x 15 mm まで対応します。サンプル挿入口付きのアクリル保護フードが、塵や気流から試験領域を保護します。操作は外部の操作端末（4桁LC表示）で行います。

オプションの振り子

• König 振り子（DIN 53 157 準拠）
• Persoz 振り子（NF T 30-016 準拠）

測定モジュール / バージョン
2 種類の測定モジュールが利用可能です：

• 基本バージョン
  • 振り子の振幅はレバーメカニズムで手動設定、ケーブルリリースで解放。
• 自動バージョン
  • 振幅と解放が自動で行われます。
  • 自動バージョンの利点：
    • 操作性の向上
    • 再現性のある試験結果
    • 振り子種類の迅速な交換

表示
操作端末で振り子タイプを選択します。4桁のLC表示は次を交互に表示します：

• 振動回数
• 試験時間
• 振動周期

参照クラス / 製造元証明書
手動・自動の両バージョンとも、製造元証明書 M（工場校正）を添付して出荷されます。証明書には以下が含まれます：

• 振り子の振動量に関する設定値と実測値
• 校正板の平坦度
• 製品識別
• 使用された試験機器と校正状態
• 日付
• 検査員名

付属品

• 振り子減衰試験機 Model 299/300（振り子・測定モジュールは含まず）
• アクリル保護フード
• 製造元試験証明書付き校正板
• 水平器（箱型）
• 取扱説明書

規格
参照規格：

• SNV 37 112
• SIS 18 41 86
• NEN 5319
• VDA 621 - 410
• DIN 53 157
• DIN ISO 1522
• ASTM D 4366
• NF T 30 016
• BS 3900 : E5

特性 / 技術仕様

• 駆動：電動
• 供給電圧：230 VAC ± 10 %
• 消費電力：25 VA
• 据え置き / 携帯：据え置き
• 本体寸法：概寸 700 mm x 325 mm x 345 mm（H x W x D）
• 本体質量（正味）：約 17 kg
• 操作端末（オプション）：概寸 35 mm x 167 mm x 65 mm（H x W x D）；質量約 0.4 kg
• 測定モジュール（基本）：概寸 60 mm x 235 mm x 70 mm（H x W x D）；質量約 0.5 kg
• 測定モジュール（自動）：概寸 65 mm x 235 mm x 107 mm（H x W x D）；質量約 0.75 kg
