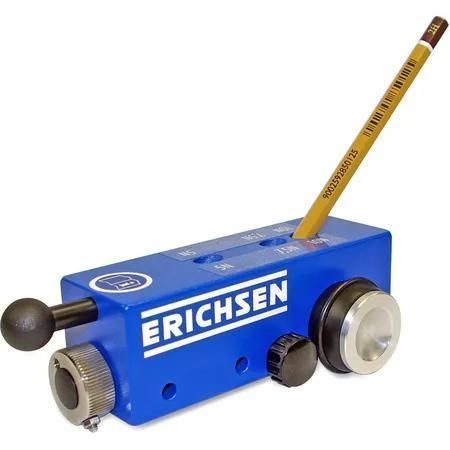

耐傷性硬度計 Model 293

手動式携帯型プラスチック用

概要
Wolf‑Wilborn に準拠した鉛筆硬さ試験法、基準鉛筆17本（6B–9H）付属。三段階の試験荷重を選択可能：5 N / 7.5 N / 10 N.

技術説明
TriForcePencil 293 は Wolf‑Wilborn に準拠した鉛筆硬さ試験の実施を容易にし、所定の試験荷重と試験角度の順守を確保します。ガイドは扱いやすく、手による荷重変動を排除します。重りブロックには3つの鉛筆保持部が備えられており、てこの原理で鉛筆先端に対応する試験荷重を伝達します。鉛筆の突出量は、距離先端付きの回転調整ねじで設定します。車輪カバーの窪んだグリップ部が、検査面上で装置を安定してスライドさせるための良好な把持を提供します。試験機はプラスチックケースに入れて出荷されます。

目的と用途
鉛筆法は引っかき硬さ試験の一種です。表面の引っかきや鋭利なエッジに対する耐性を簡便かつ迅速に評価する方法で、生産中の検査（例：ロールコーティング）にも適用できます。三段階の試験荷重（5 N / 7.5 N / 10 N）は、単一荷重の装置に比べて追加の変動幅を提供します。

試験原理
異なる硬度の鉛筆を試験面に対して45°の角度で、選択した荷重（5 N、7.5 N、10 N（±0.1 N））で引きます。鉛筆硬さは、より軟らかい鉛筆がまだ表面に跡を残し、次に硬い鉛筆が明確な溝を作る、という2本の鉛筆により決定されます。

試験手順（手順）

• 木材外装を約5 mm引き、グラファイト芯が約5 mm突出するようにする。専用の削り器を使用する。
• グラファイト芯を#400の研磨紙で鋭利なエッジになるまで平面削りし、鉛筆を垂直に保持する。
• TriForcePencil 293 を平らな面に置き、固定ねじを外す。
• 距離先端付きの調整ねじを下に回して高さ（10 mm）を調整する。
• 準備した鉛筆を選択した荷重範囲の保持部に差し込む。
• 鉛筆を固定するために固定ねじを入れ、調整ねじを戻す。
• まず車輪が接地し、その後鉛筆先端が接地するように装置を置き、鉛筆先端方向へゆっくり（約10 cm/s）とスライドさせる。

注意事項
フィルム上の単なる筆記と実際の食い込みを区別してください。必要に応じて湿らせたスポンジや柔らかい消しゴムで確認します。適切な鉛筆硬度は経験的に決定してください。中くらいの柔らかさ／中間タイプから始めることを推奨します。うろこ状の顔料を含む高着色塗膜はこの試験に適しません。

参照クラス／証明書
モデル293は製造者試験証明書 M（工場校正）付きで出荷されます。証明書には、次の項目などが含まれます：

• 載荷重量（試験荷重）の公称値と実測値
• 使用した試験器具と校正状況
• 製品識別
• 日付
• 試験者の氏名

付属品

• 引っかき硬さ試験機 TriForcePencil 293
• 基準鉛筆17本（硬度6B～9H）
• 専用削り器1個
• 研磨紙1枚
• プラスチックケース

特性／技術仕様

• 駆動：手動
• 試験荷重：5–10 N（選択式 5 N / 7.5 N / 10 N；±0.1 N）
• 携帯 / 据え置き：携帯型
• 付属品：基準鉛筆17本（6B–9H）、専用削り器、研磨紙1枚、プラスチックケース
