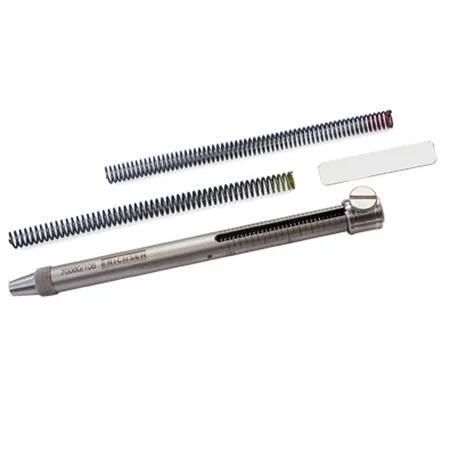

耐傷性硬度計 Model 318

手動式携帯型手持ち

簡潔な説明
硬度試験ペン モデル318は、表面保護層の引っかき抵抗を評価し、塗料、プラスチックコーティングおよび類似の表面仕上げの硬度等級を測定するために使用されます。小型で携帯可能、平坦面や曲面でそのまま使用できます。4種類の試験チップが別売で利用可能。3段階の力範囲、最大20 N。

技術的説明
モデル318 / 318S / 318Cは、表面保護層の硬度測定用に設計されています。これらの試験機は、生産中でも表面保護層の品質管理を迅速かつ簡単に行うことを可能にします。元はRobert Bosch GmbHにより開発され、ERICHSENが製造しており、硬度等級を数値として決定、記録、伝達できます。

試験チップ1、2、3を使用した試験手順
硬度試験ペンの取り扱いは簡単ですスライダーで推定または既知のスプリング張力を設定します。器具を垂直に保持し、先端を試験面に当て、約10 mm/sの速度で5〜10 mmの線を引きます。スタイラスは肉眼でかろうじて見える傷を作るはずです。スプリング圧が高すぎると傷は鮮明に見え、低すぎると傷は現れません。スライダーを固定して設定した圧力はニュートンで表示されます。

圧力範囲3つの刻印スケール

• 0 - 3 N青表示
• 0 - 10 N赤表示
• 0 - 20 N黄表示

各圧力範囲用のスプリングは色分けされ、対応するスケールも同じ色で表示されています。

ガイダンスと試験ヘッドに関する注意
有用な結果を得るためには、試験ペンの繊細なガイドが必要です。過度の圧力や先端の縁が十分に滑らかでない試験ヘッドは、結果をねじ曲げたり解釈を困難にする痕跡を残すことがあります。縁が粗い模倣品は信頼性の低い結果を招く可能性があります。

試験チップ4を使用した試験手順
試験チップ4Opel、直径0.5 mmは特殊な先端形状を持ち、他のマーキングピンより約15 mm長くなっています。所定の試験力を確実にするため、試験中に試験チップを約5 mm試験ペンに押し込んで保持する必要があります。

規格

• DIN 55 656
• Van Laar
• Bosch
• ISO 1518
• Opel

技術データ

• 駆動手動
• 試験力0-20 N
• 直径16 mm
• 全長160 mm
• 試験チップNo.4ばね鋼、特殊先端形状
• スクラッチプロファイルVan Laar、Bosch、ISO、Opel
• 圧縮ばねばね鋼
• 携帯/据置携帯可能
• 試験チップNo.1〜3タングステンカーバイド球

アクセサリ例
試験チップNo.1、No.2、No.3、No.4、各力域用の追加スプリング、チャックアダプターローリング、携行/取扱い用アクセサリ、校正証明書は別売です。

特性 / 仕様

• 型式表示Model 318
• 製造元ERICHSEN
• 試験力範囲0 - 20 N3段切替0-3 N、0-10 N、0-20 N
• 直径16 mm
• 全長160 mm
• 正味重量約250 g
• 試験チップ材料タングステンカーバイド球No.1–3特殊形状のばね鋼No.4
• 圧縮ばねばね鋼色分け
• 携帯性あり
• 参照規格DIN 55 656、Van Laar、Bosch、ISO 1518、Opel
