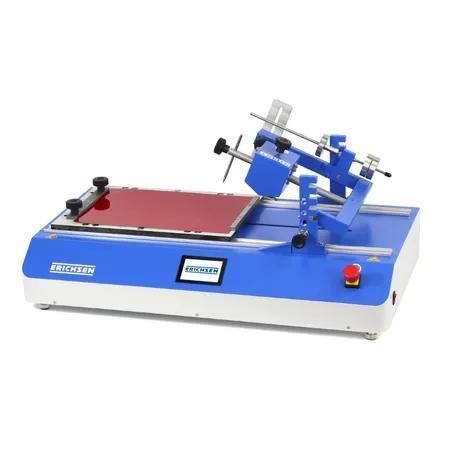

汎用硬度計 Model 249 Smart XL

耐傷性卓上コーティング

概要
LINEARTESTER 249 Smart XL は、コーティングや表面の引っかきに対する耐性を測定するための卓上型試験機です。引っかき／刻み試験のほか、摩耗（単行・往復）、クロックメーター（crockmeter）、MEK 試験、拭き取り／溶剤耐性試験に対応します。

構造
設定と制御は静電式（キャパシティブ）LCDで行う卓上機です。電動駆動により試料スライドが均一に前進します。引っかき／刻み試験では試験ツールが自動で降下・起上します。各種試験チップを用意しており、一部はタングステンカーバイド（硬質被覆）で、摩耗時に基材が露出して識別しやすくなっています。オプションのユニバーサルアダプタセットによりユーザー専用のインサートが使用可能です。

試験原理
試料パネルを可動スライドにクランプで固定します。スライド上方の2本の支柱に支持された往復梁が試験ツールと可動の重りを載せ、重りの位置で引っかき力（標準 0.5–20 N、追加重りにより最大 40 N）を設定します。本体は4段階の高さ調整が可能な負荷アーム（標準高さ約10 mm、+20/+40/+60 mm）を備え、垂直調整には試料クランプ部品が必要です。操作はキャパシティブLCDで行います。引っかき試験ではツールが降下した状態でスライドが前進し、複数の力設定で並列に試験を行えます。導電基材上の絶縁コーティング試験では貫通検出が可能です。摩耗・crockmeter・MEK・拭き取り試験ではツールを降下させ、設定された往復サイクルで移動させます。試験速度や行程は任意に調整可能です。

付属品（納入内容）

• 引っかき硬さ試験機 LINEARTESTER 249 Smart XL（電動駆動）; 単行試験長 50–220 mm、往復 35–260 mm（試験チップは含まず）
• 負荷おもり 20 N
• 取扱説明書

規格
ISO 1518

技術仕様

• 駆動: 電動
• 試験速度: 単行 10–100 mm/s、往復 10–400 mm/s（無段階可変）
• 試験長（単行）: 50–220 mm
• 行程長（往復）: 35–260 mm（可変）
• 試験荷重: 0.5–40 N（追加荷重 1–40 N オプション）
• スクラッチ形状: Van Laar、Bosch、ISO、Clemen など
• 試料寸法: 最大 210 x 260 mm
• 携帯 / 据え置き: 据え置き（卓上型）
• 外形寸法（L x W x H）: 約 680 x 380 x 325 mm
• 操作: キャパシティブLCD表示、電動駆動、引っかき試験での自動降下/上昇

付属品とオプション

• 各種試験チップ（硬質被覆タングステンカーバイド含む）
• MEKアタッチメント、crockmeterアタッチメント
• ユニバーサルアダプタセット（特殊チップ用）
• 追加荷重、垂直調整用試料クランプ部品
