ストーン ハンマーブロー用試験機 508 Select

半自動PLC制御板金用

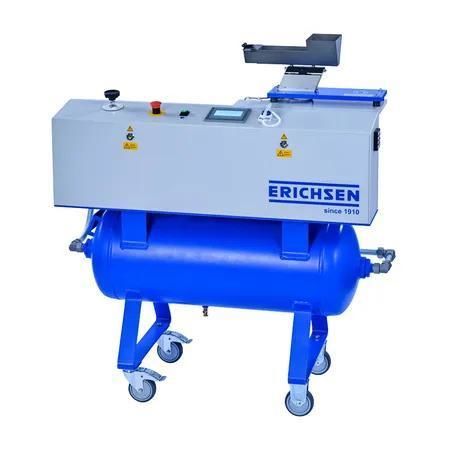

MULTI GRIT TESTER 508 Select圧力容器付は、電気・空気制御の高精度な多打ち試験装置です。特長は試験結果の良好な再現性と比較性です。本装置は、道路車両や鉄道車両など輸送機器で発生する、小質量の微小体が高速度で試料に衝突することによる塗膜の耐衝撃性単層および多層を評価するために使用されます。タッチパネルによる明瞭なメニュー操作はパスワード保護されたレベルを備え、プログラム変更などの不正アクセスを防ぎます。モジュール式のMULTI GRIT TESTER 508 Selectでは、1台の基本ユニットをVDAまたはSAE仕様の試験に容易に切替可能です。

MULTI GRIT TESTER 508 Select – VDAモジュール別売
サンプルは、圧縮空気で加速された鋭縁のスチールショットの衝撃を受けます。システム内のエアアキュムレータが外部圧縮空気供給の瞬間的な圧力変動の影響を低減します。ショットは調整可能なバイブレーター給材により自動供給されます。

目的および用途VDA
MULTI GRIT TESTER 508 SelectVDAモジュール付は、Verband der AutomobilindustrieVDAと共同で開発され、国内外の規格要件を満たす石撃ち試験装置です。道路・鉄道車両や関連輸送機器における高速での微小体衝突に対する塗膜の耐性評価に使用されます。

試験の原理VDA
所定の形状、材料、表面品質を有する衝撃体を、所定の時間・エネルギーで、規定の角度DIN/ISOに基づく54°にて試料に衝突させます。

MULTI GRIT TESTER 508 Select – SAEモジュール別売
試験パネルへの攻撃は、所定の砥粒ASTM D 3170準拠を圧縮空気で加速して行います。他の規格の指定により他の材質のショットを使用することも可能です。ショットは調整可能なバイブレーター給材で自動供給されます。マルチファンクション表示により、作動圧力、試験時間、バイブレーター設定、実施試験回数合計一時を確認できます。エアアキュムレータが外部圧縮空気供給の圧力変動を吸収します。SAEモジュール付の試料固定装置は衝突角度を調整可能です。衝突角度調整機構により、試験パネルの向きを30°〜90°の範囲で15°刻みで設定できます。VDA仕様と異なり、SAE仕様では試験パネルが試験室内に完全に収容された状態で試験が行われます。両仕様間の多くの技術的差異により、SAE仕様でのVDA試験は想定されておらず、技術的に不適切です。

目的および用途SAE
MULTI GRIT TESTER 508 SelectSAEモジュール付は、角度調整可能な衝突角を備え、SAE/ASTMおよび関連規格で規定された試験に使用される石撃ち試験装置です。

試験の原理SAE
所定の特性を有する衝撃体を、所定の時間・エネルギーで、規定の衝突角度にて試料に衝突させます。

納入内容

• MULTI GRIT TESTER 508 Select基本ユニットVDAまたはSAE試験に必要なモジュールは含まず
• 圧力容器
• 取扱説明書

適用規格

• DIN EN ISO 20567-1
• FORD FLTM BI 157-06
• RENAULT D24 1702
• PSA D24 1312
• DAIMLER DBL 5416
• SAE J 400
• ASTM D 3170

特性 / 技術仕様

• 駆動方式電気・空気式
• 表示タッチパネル
• 電源85 - 264 VAC / 47 - 63 Hz制御回路電圧 24 V
• SAEモジュールSelect約34 kg
• VDAモジュールSelect-M約19 kg
• VDAモジュールSelect-P約22 kg
• 作動圧力(0 - 6) bar 可変
• 携帯性据置型
• ショット供給時間調整可能
• 充填圧力制御約5 barVDA、約7.8 bar過圧SAE、モジュールに応じて自動切替
• 本体寸法概略約1150 x 550 x 1350 mm
• 本体質量概略約125 kg
• 圧縮空気接続SAE最小8 bar / 最大10 bar、内径19 mmのホース要流量最小3 m³/min
• 圧縮空気接続VDA最小6 bar / 最大10 bar、内径13 mmのホース要
