データ用分析装置 GRITSCAN

試料自動カメラ

説明

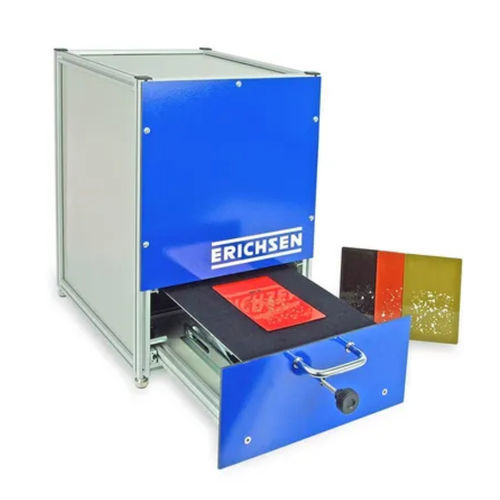

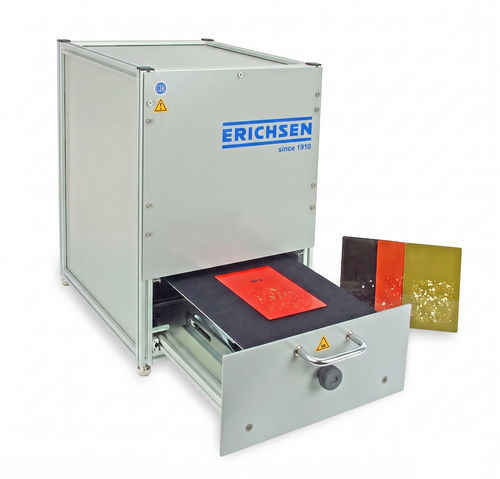

表面解析システム GRITSCAN は、平面の衝撃パターンを自動で評価するハードウェアおよびソフトウェアを組み合わせたソリューションです。一般的なノートPC/PCにUSBケーブルで接続して使用します（PCはユーザー側でご用意ください）。本装置は EN ISO 20567-1 に基づく飛び石耐性の評価を目的としています。結果は EN ISO 20567-1（ページ11-13）に準拠した評価値（0〜5）で表示されます。画像解析は EN ISO 21227-2 添付書 A に従って行われます。

機能と評価
GRITSCAN は衝撃パターンの自動評価と記録を提供します。専用に開発されたLED照明により、異なるコントラスト条件での解析が可能です。評価パラメータは試験要件に応じてユーザーが容易に調整できます。解析結果は対応する画像とともにPDF形式で出力されます。

標準で提供される値

• 影響面積（％）
• 衝撃数
• 評価値 0 - 5（0.1刻み）

ソフトウェア単体ソリューションとの優位点

• ハードウェア制御がソフトウェアに完全統合（機器間の切替不要）
• 画像は自動でソフトに取り込まれる（手動での画像インポート不要）
• 試験報告書の自動作成

標準構成品

• GRITSCAN ハードウェアおよびソフトウェア（USBメモリ）
• USB 3.0 A/B ケーブル
• ユーロケーブル付き電源アダプタ
• 試料用挿入ストリップ（DIN A5 より大きい試料用）
• 標準較正用較正プレート
• 試料厚さ最大30 mm用較正フィルム
• 取扱説明書

規格

• EN ISO 20567-1
• EN ISO 21227-2 添付書 A

特長 / 技術仕様

• 注文番号: 24850131
• モデル: GRITSCAN
• 重量: 約 12 kg
• 電源: 100 - 240 V AC, 50/60 Hz
• 最大試料厚さ: 30 mm（平面）
• 最大試料寸法: 210 x 300 x 30 mm
• 外形寸法: 約 320 x 420 x 575 mm（W x D x H）
• 携帯 / 据え置き: 据え置き
• システム要件: i5 相当のプロセッサー；PC 接続 USB 3.0；OS Windows 7 以降（32/64 ビット）；8 GB RAM；画面解像度最小 1280 x 800 px
• 標準試料寸法: 150 x 100 x 1 mm
