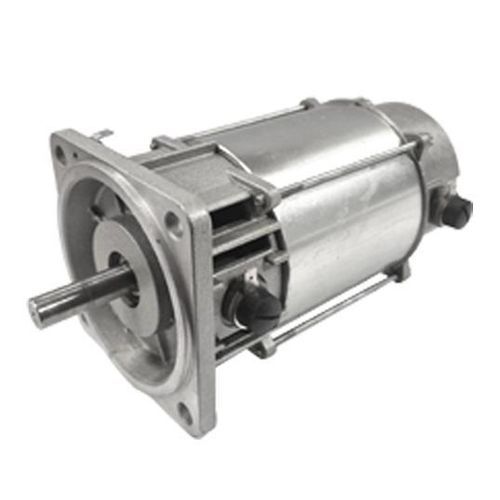

DCモーター

直流48V永久磁石

製品概要 当社のカスタムモーター（サイズ63および71）は、フラックスコンセントレーターを備えた永久磁石励磁を採用し、高い脱磁電流に耐える設計です。この構造により、定トルクおよび可変トルク領域の広い回転数レンジでの運転が可能であり、低形状係数のインバータ駆動下でも使用できます。そのような条件下で、高効率と低騒音のトルクリプルを実現します。

主な特長

• フラックスコンセントレーターを備えた2極磁気回路、フェライト磁石
• 冷却クラス IC410
• クリアランス増しのベアリング、シールド型・寿命潤滑
• 使用可能な取付/構造形式：IMB5、IMV1、IMV3（サイズ63および71）

技術仕様表 特性および公称値 | モーターサイズ1 Nm | モーターサイズ2 Nm
公称トルク、ロックドロータ、連続定格、dt aw = 115K* | 1.12 Nm | 2.15 Nm
ピークトルク、ロックドロータ | 4 Nm | 8 Nm
最大回転数 | 12500 rpm | 6000 rpm
ロータ慣性 | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm²
機械時定数 *** | 18.5 ms | 16 ms
重量 | 5 kg | 8 kg
熱抵抗 * | 2 °C/W | 1.2 °C/W
熱時定数 * | 1320 s | 1680 s
電気時定数 *** | 5.00 ms | 6.00 ms
速度定数 *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm
定格電流時のブラシ電圧降下 | 1.20 Vdc | 1.20 Vdc
供給 > 48Vdc | 1.20 Vdc | 1.20 Vdc
供給 ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc

構造および機械的詳細 冷却：IC410。ベアリング：シールド型、寿命潤滑、脱磁電流や広い回転数範囲に対応するためクリアランスを増加。取付形式：IMB5、IMV1、IMV3。フラックスコンセントレーターとフェライト磁石により脱磁耐性があり、トルクの低騒音化に寄与します。

特性 / 技術仕様

• 製品群：永久磁石式直流モーター
• 対応サイズ：63および71
• 公称トルク（サイズ1）：1.12 Nm
• 公称トルク（サイズ2）：2.15 Nm
• ピークトルク（サイズ1 / サイズ2）：4 Nm / 8 Nm
• 最大回転数（サイズ1 / サイズ2）：12500 rpm / 6000 rpm
• ロータ慣性（サイズ1 / サイズ2）：560 x10^-6 kgm² / 1100 x10^-6 kgm²
• 機械時定数：18.5 ms（サイズ1）、16 ms（サイズ2）
• 電気時定数：5.00 ms（サイズ1）、6.00 ms（サイズ2）
• 速度定数：1.38 rad/s/Nm（サイズ1）、0.58 rad/s/Nm（サイズ2）
• 公称電流時のブラシ電圧降下：1.20 Vdc
• 熱抵抗（サイズ1 / サイズ2）：2 °C/W / 1.2 °C/W
• 熱時定数（サイズ1 / サイズ2）：1320 s / 1680 s
• 重量（サイズ1 / サイズ2）：5 kg / 8 kg
• 磁石の種類：フラックスコンセントレーターを備えたフェライト磁石
• 冷却クラス：IC410
