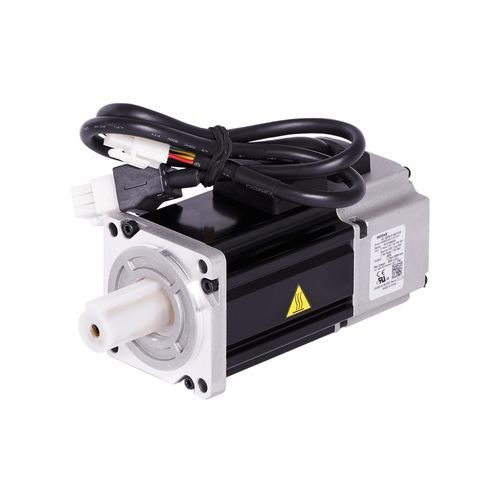

ACサーボモーター EWML series

ブレーキ付きコンパクトIP65

製品
低慣性サーボモーター EWML シリーズ。コンパクトな動作用途向けに3つのフランジサイズと出力を用意しています。

概要
EWML は構造が簡素でブレーキオプションを備えており、一般的なギアボックスとの経済的な組み込みが可能です。標準でインクリメンタルエンコーダを搭載し、IP65 保護等級に適合した設計です。

特徴

• MINIECO に統合（230 Vac 給電）
• 3 サイズ：100 W（EWML2040）、400 W（EWML2060）、750 W（EWML2080）
• 標準インクリメンタルエンコーダ 2500i
• 保護等級 IP65

技術表
型式：EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
定格出力：100 W | 400 W | 750 W
定格回転数：3000 rpm（全機種）
最大機械回転数：6000 rpm（全機種）
定格トルク：0.32 Nm | 1.27 Nm | 2.4 Nm
ピークトルク：0.93 Nm | 3.8 Nm | 6.9 Nm
慣性：0.0428 kg·cm² | 0.272 kg·cm² | 0.89 kg·cm²
フランジ：40 mm | 60 mm | 80 mm
全長：109 mm | 125 mm | 131 mm
寸法 [フランジ / 軸間 / センタリング] (mm)：F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
シャフト寸法 [径x長さ] (mm)：8 x 25 | 14 x 30 | 19 x 40
モーター質量：0.55 kg | 1.4 kg | 2.6 kg
使用温度：0°C ～ 40°C
保存温度：-20°C ～ 80°C
湿度（使用・保存）：10～85% RH 以下
最大使用高度：1000 m 未満
振動：49 m/s²
ロータ極数：8
絶縁クラス：B (130°C)
本体保護等級：IP65

技術仕様

• シリーズ / 型式：EWML シリーズ — EWML2040EDx00、EWML2060EDx00、EWML2080EDx00
• 定格出力：100 W（EWML2040）、400 W（EWML2060）、750 W（EWML2080）
• 定格回転数：3000 rpm（全機種）
• 最大機械回転数：6000 rpm（全機種）
• 定格トルク：0.32 Nm | 1.27 Nm | 2.4 Nm（型式別）
• ピークトルク：0.93 Nm | 3.8 Nm | 6.9 Nm（型式別）
• ロータ極数：8
• 慣性：0.0428 kg·cm² | 0.272 kg·cm² | 0.89 kg·cm²（型式別）
• フランジサイズ：40 mm | 60 mm | 80 mm
• 全長：109 mm | 125 mm | 131 mm（型式別）
• 寸法（フランジ / 軸間 / センタリング）（mm）：F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
• シャフト寸法 [径x長さ]（mm）：8 x 25 | 14 x 30 | 19 x 40（型式別）
• モーター質量：0.55 kg | 1.4 kg | 2.6 kg（型式別）
• 標準エンコーダ：インクリメンタルエンコーダ 2500i
• 保護 / 本体等級：IP65
• 絶縁クラス：B (130°C)
• 使用温度範囲：0°C ～ 40°C
• 保存温度範囲：-20°C ～ 80°C
• 湿度（使用・保存）：10～85% RH 以下
• 推奨最大高度：1000 m 未満
• 耐振動性：49 m/s²
• 統合：MINIECO に統合（230 Vac 給電）
