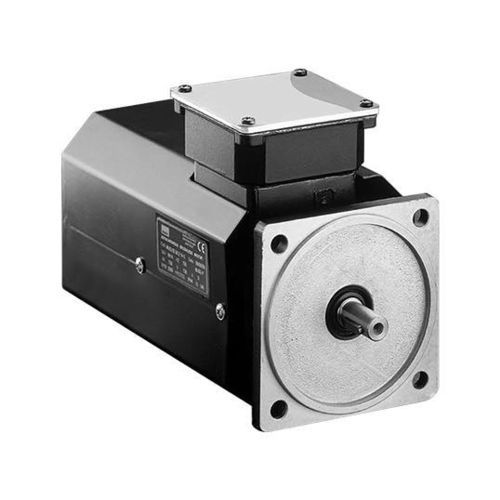

非同期モーター MVQ series400V330V180 V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 非同期
- 電圧
- 400V, 330V, 180 V
- 構造
- 回転ケージ
- IPコード
- IP54, IP44, IP21
- 冷却
- 空冷式, -翻訳中-
- アンペア数
最少: 1.6 A
最大: 18 A
- トルク
最少: 2.5 Nm
(1.843905 ft.lb)最大: 29 Nm
(21.389302 ft.lb)- 回転速度
3,000 rpm
(18,849.5559 rad.min-1)- 使用温度
最少: -25 °C
(-13 °F)最大: 55 °C
(131 °F)
詳細
製品概要
MVQシリーズの非同期かご形モータは、高い動的性能を必要としない自動化用途向けに設計されており、従来の直流システムに対する効率的な交流代替となります。汎用的な産業用駆動に対応する定格トルクと電圧のラインナップを揃えています。
特長
技術データ - モータタイプ
技術仕様
MVQシリーズの非同期かご形モータは、高い動的性能を必要としない自動化用途向けに設計されており、従来の直流システムに対する効率的な交流代替となります。汎用的な産業用駆動に対応する定格トルクと電圧のラインナップを揃えています。
特長
- 構造：かご形ロータ
- 定格電圧：180 Vac、330 Vac
- 保護等級（IP）
- 標準保護：ファン無しで IP44、ファン有りで IP21、要求により IP54 可
- 絶縁等級：F
- 使用温度：-25°C〜+55°C
- 保管温度：-25°C〜+70°C
- 冷却方式：自然冷却または強制通風
- 位置検出：4極リゾルバ
- ベアリング：密封、寿命給脂
- 軸：キー溝および標準ねじ穴装備
- 仕上げ：黒塗装
- 熱保護：PTC、しきい値 130°C
- フランジオプション：B5 および B14
技術データ - モータタイプ
- 9MMVQ6330214x — 定格トルク: 2.5 Nm; ピークトルク: 5 Nm; 連続電流: 3.5 A; 定格回転数: 3000 rpm; トルク定数: 0.71 Nm/A; ロータ慣性: 400 x10-6 kg·m²; 重量: 6.5 kg; 駆動電圧: 230 Vac
- 9MMVQ6330414x — 定格トルク: 2.8 Nm; ピークトルク: 7 Nm; 連続電流: 1.6 A; 定格回転数: 3000 rpm; トルク定数: 1.75 Nm/A; ロータ慣性: 400 x10-6 kg·m²; 重量: 6.5 kg; 駆動電圧: 400 Vac
- 9MMVQ7130219x — 定格トルク: 5.5 Nm; ピークトルク: 11 Nm; 連続電流: 6 A; 定格回転数: 3000 rpm; トルク定数: 0.91 Nm/A; ロータ慣性: 1800 x10-6 kg·m²; 重量: 9.7 kg; 駆動電圧: 230 Vac
- 9MMVQ7130419x — 定格トルク: 5.8 Nm; ピークトルク: 14 Nm; 連続電流: 2.5 A; 定格回転数: 3000 rpm; トルク定数: 2.32 Nm/A; ロータ慣性: 1800 x10-6 kg·m²; 重量: 9.7 kg; 駆動電圧: 400 Vac
- 9MMVQ8030219x — 定格トルク: 8 Nm; ピークトルク: 16 Nm; 連続電流: 8.7 A; 定格回転数: 3000 rpm; トルク定数: 0.92 Nm/A; ロータ慣性: 3500 x10-6 kg·m²; 重量: 13.6 kg; 駆動電圧: 230 Vac
- 9MMVQ8030419x — 定格トルク: 9.5 Nm; ピークトルク: 24 Nm; 連続電流: 4.2 A; 定格回転数: 3000 rpm; トルク定数: 2.27 Nm/A; ロータ慣性: 3500 x10-6 kg·m²; 重量: 13.6 kg; 駆動電圧: 400 Vac
- 9MMVQ9030424x — 定格トルク: 13 Nm; ピークトルク: 30 Nm; 連続電流: 7.5 A; 定格回転数: 3000 rpm; トルク定数: 1.6 Nm/A; ロータ慣性: 5000 x10-6 kg·m²; 重量: 18.25 kg; 駆動電圧: 400 Vac
- 9MMVQ0030428x — 定格トルク: 22 Nm; ピークトルク: 55 Nm; 連続電流: 13.5 A; 定格回転数: 3000 rpm; トルク定数: 1.6 Nm/A; ロータ慣性: 8000 x10-6 kg·m²; 重量: 26.5 kg; 駆動電圧: 400 Vac
- 9MMVQ1230428x — 定格トルク: 29 Nm; ピークトルク: 71 Nm; 連続電流: 18 A; 定格回転数: 3000 rpm; トルク定数: 1.56 Nm/A; ロータ慣性: 11500 x10-6 kg·m²; 重量: 34.5 kg; 駆動電圧: 400 Vac
技術仕様
- シリーズ: MVQ series
- 構造: かご形ロータ
- 定格電圧: 180 Vac および 330 Vac
- 保護等級: ファン無しで IP44、ファン有りで IP21、要求により IP54 可
- 絶縁等級: F
- 周囲温度範囲: -25°C〜+55°C
- 保管温度範囲: -25°C〜+70°C
- 冷却: 自然冷却および強制通風
- リゾルバ: 4極リゾルバ
- ベアリング: 密封、寿命給脂
- 軸: キー溝および標準ねじ穴
- 仕上げ: 黒塗装
- 熱保護: PTC、しきい値 130°C
- フランジオプション: B5 および B14
