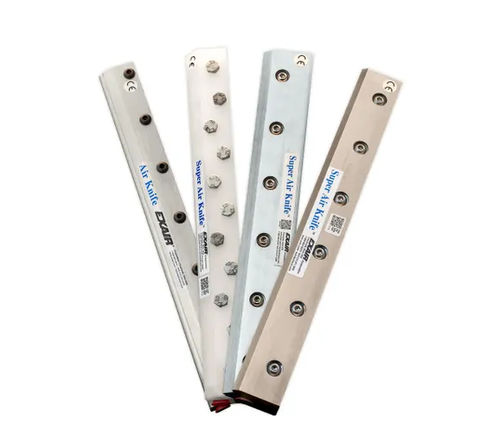

アルミニウムエア ナイフ Model 110012 Super

吹出し食品および飲料産業用化学用途用

概要
EXAIRのSuper Air Knife™は、全長にわたって均一な層流のエアシートを生成します。周囲空気を約40:1の比率で取り込み、圧縮空気消費を大幅に低減するように設計されており、従来のブローオフに比べて騒音が低く、ブロー、乾燥、エアカーテン用途に効果的です。複数の材質と最大108 in（2743 mm）までの長さで在庫提供しています。

用途

• 洗浄後の部品乾燥
• 圧延工場でのシート洗浄
• コンベヤの清掃
• 部品・コンポーネントの冷却
• ウェブの乾燥・洗浄
• 環境分離／エアカーテン
• 塗装前のブローオフ
• 袋の開放・充填作業
• コンバーティング工程でのスクラップ除去

利点

• 静かな動作（多くの用途で典型的に69 dBA）
• 約40:1のエアアンプにより圧縮空気消費が少ない
• 全長にわたる均一な気流
• シム選定により力と流量を調整可能
• 可動部がなくメンテナンス不要
• 両端および底面に圧縮空気入口があり取り付けが容易
• コンパクトで埋め込み式のボルトにより設置が簡単
• 在庫長は最大108 in（2743 mm）；カップリングによりシステム長は無制限

材質

• アルミニウム — 航空機級アルミ製、プラスチックシム使用。腐食／汚染が問題とならない一般用途向け。湿潤環境ではステンレス製ねじを使用。使用温度上限 約180°F（82°C）。
• Type 303 ステンレス — 一般的なグレードで十分な強度。やや腐食性のある環境に適合。使用温度 約800°F（427°C）。
• Type 316 ステンレス — 耐食性と強度が向上。食品、製薬、外科用製造に適合。使用温度 約800°F（427°C）。
• PVDF（ポリフッ化ビニリデン） — 優れた耐薬品性（無機薬品、溶剤、酸など）。PTFEシムと耐食性ハードウェアを使用。めっき、太陽電池、リチウムイオン電池、酸／アルカリ移送、溶剤回収、半導体、医療機器に適合。使用温度 約275°F（135°C）。

モデル / キット（概要）
Super Air Knifeは単体、配管キットバリアント、キット（シムセット、フィルターセパレーター、圧力調整器）、配管付きキット、Deluxeキット（EFC、マウンティングシステム、シムセット、フィルター、レギュレータ）として提供されます。3"（76 mm）から108"（2743 mm）までの長さと、アルミ、303SS、316SS、PVDFのバリエーションおよびDeluxe/配管キットの品番が用意されています。

アクセサリ（例）

• Universal Air Knife Mounting System（モデル9060）— ステンレス製可動マウントシステム（推奨数量はナイフ長による）
• Air Knife Plumbing Kits — 供給ライン、継手、圧力計（24"以上のナイフには取り付け済みキットあり）
• カップリングブラケットキット — 複数のSuper Air Knifeを連結してより長い連続気流を形成
• シムセット — ギャップ、力、流量を調整するためのプラスチック、ステンレス、PTFEシム

システム / キットタイプ

• Super Air Knife 単体
• Super Air Knife + Plumbing Kit（取り付け済み）
• Super Air Knife Kit（シムセット、フィルターセパレーター、圧力調整器を含む）
• Super Air Knife Kit + Plumbing Kit（取り付け済み）
• Deluxe Super Air Knife Kit（EFC電子流量制御、マウントシステム、シムセット、フィルターセパレーター、圧力調整器を含む）

性能（.002"シム使用、12" Super Air Knifeの代表データ）
供給圧（PSIG / BAR） | インチ当たり空気消費量（SCFM / SLPM） | 6"での速度（FPM / m/s） | 3フィートでの騒音レベル（dBA） | 6"でのインチ当たり力（oz / g）
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g

動作原理
圧縮空気がプレナム室に入り、精密なスロットオリフィスを通ります。主流は平面に沿って流れ、周囲空気を約40:1で取り込む均一な層流シートを生成し、速度損失を最小限に抑えた強力な気流を供給します。

技術仕様

• 空気増幅率：約40:1
• 在庫長：3"〜108"（76 mm〜2743 mm）；カップリングによりシステム長は無制限
• 材質：Aluminum, Type 303 SS, Type 316 SS, PVDF
• 典型騒音レベル：約69 dBA（用途に依存）
• シム調整：出荷時に .002" シムを装着；追加のシム（.001", .002", .003", .004" 等）を用意
• 利用可能なキットオプション：配管キット、フィルター/セパレーター + レギュレータキット、EFCおよびマウントシステムを含むDeluxeキット
• 動作温度限界（概算）：アルミニウム 〜180°F（82°C）；303/316 SS 〜800°F（427°C）；PVDF 〜275°F（135°C）
• ページに表示された例示価格：282 (USD) — 特定の構成品の価格；最終価格は選択されたオプションによる
