吹出しエア ナイフ Model 110030PKI Super

冷却乾燥掃除用

説明

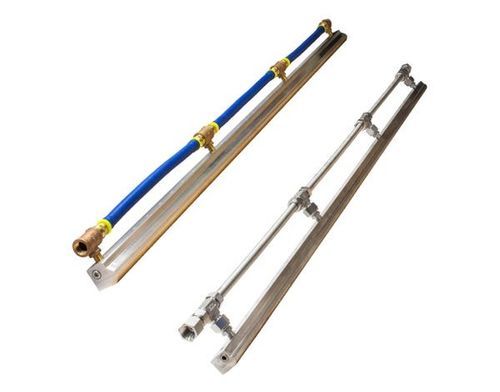

Super Air Knife™ に取り付けられた配管キットは、適切なサイズの圧縮空気ホースまたは配管と継手を提供し、底部または端部の圧縮空気入口を相互接続して均一な性能と簡易な設置を実現します。24"〜108" の Super Air Knife に取り付け可能。EXAIR の Super Air Knife™ は周囲空気を40:1の比率で取り込み、圧縮空気使用量と騒音を低減します。

用途

• 洗浄後の部品乾燥
• 圧延所でのシート清掃
• コンベヤウェブの清掃・乾燥
• 部品やコンポーネントの冷却
• 塗装前のブローオフ
• バッグの開封・充填作業
• コンバーティング工程でのスクラップ除去
• 環境分離

利点

• 静音動作典型用途で約69 dBA
• 圧縮空気消費が少ない
• 40:1の空気増幅Super Air Knife
• 全長にわたる均一な気流
• シム調整による力と流量の可変性
• 可動部なしでメンテナンスが容易
• 両端および下部に圧縮空気入口があり取り付けが簡単
• コンパクトで堅牢、埋込式ハードウェア
• アルミ、303/316ステンレスは最大108"、PVDFは最大54"の在庫長特注長さも対応

材料

• アルミニウム — 航空機用グレードのアルミニウム、プラスチックシム、ステンレス製ねじを使用。腐食が問題にならない環境向け。耐熱温度 180°F82°Cまで。
• 303ステンレス鋼 — 軽度の腐食環境に適した強度。耐熱温度 800°F427°Cまで。
• 316ステンレス鋼 — 優れた耐食性を有し、食品、製薬、外科製品の製造に適する。耐熱温度 800°F427°Cまで。
• PVDFポリフッ化ビニリデン — 優れた耐薬品性・耐食性を有し、PTFEシム、Hastelloy® C-276ねじを使用。めっき、太陽電池、リチウムイオン電池、酸/アルカリ、溶剤回収、半導体、医療機器に適する。耐熱温度 275°F135°Cまで。

モデルと製品バリエーション
Super Air Knife ファミリは、Super Air Knife40:1、Standard Air Knife30:1、Full-Flow Air Knife30:1、コンパクトを含みます。バリエーションSuper Air Knife 単体Super Air Knife with Plumbing Kit配管キット取り付け済みSuper Air Knife Kitシムセット、フィルターセパレータ、圧力調整器カップラ付きSuper Air Knife Kit with Plumbing KitDeluxe Super Air Knife KitsEFC、ユニバーサルマウント、アクセサリ同梱。複数のナイフを端から端につなげて連続した気流長を構成できます。

アクセサリ

• Universal Air Knife Mounting Systemモデル9060— 最大伸長 30"762 mm、確実で精密な位置決めと可動化
• カップリングブラケットキット — 108" を超える長さ用にナイフを接続プレートとステンレス組立ネジを含む
• Air Knife シムセット — ギャップを調整して力と流量を変更アルミ、ステンレス、PVDF/PTFE のシムセットあり

システムモデルマトリクス
利用可能なシステムSuper Air Knife onlySuper Air Knife with Plumbing Kit取り付け済みSuper Air Knife KitSuper Air Knife Kit with Plumbing KitDeluxe Super Air Knife Kit。気流長ごとの例示SKUが選定用に示されています例24"は P110024PKI。

性能概要抜粋
80 PSIG5.5 BAR時消費流量 約2.9 SCFM/in82 SLPM/in6"152 mmでの速度 約11,800 FPM59.9 m/s騒音 約69 dBA@ 3'6"での力 約2.5 oz/in71 g/in。

技術仕様

• Brand: EXAIR
• モデルページ上の例示SKU: P110024PKI
• 商用名称: Super Air Knife™ with Plumbing Kit
• 在庫長さ標準: 24"〜108"610 mm〜2743 mm特注長さ対応可
• 材料: アルミニウム、タイプ303ステンレス、タイプ316ステンレス、PVDF
• 空気増幅比: 40:1Super Air Knife
• 代表的騒音レベル: 69 dBA一般的な用途
• 80 PSIG時の代表性能: 2.9 SCFM/in6"で速度11,800 FPM力2.5 oz/in71 g/in
• 温度許容: アルミニウム 最大180°F82°C303/316 SS 最大800°F427°CPVDF 最大275°F135°C
• キットに含まれる場合あり: 取り付け済み配管キット、シムセット、フィルターセパレータ、圧力調整器カップラ付き、オプションのEFCおよびユニバーサルマウント
