吹出しエア ナイフ 2024

冷却乾燥掃除用

説明

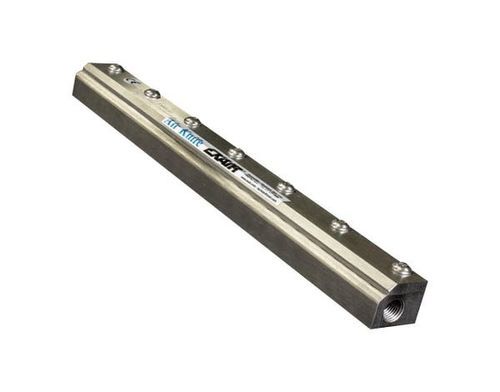

Standard Air Knife™はEXAIRのオリジナルエアナイフ設計で、コアンダ（Coanda）プロファイルにより出口で気流を90°に曲げます。これにより低圧領域が生じ、周囲の空気を30:1の比率で取り込み、強力で均一な気流を生成します。標準在庫長は3" (76 mm)〜48" (1219 mm)。アルミニウムまたはType 303ステンレスで提供され、特注サイズ・材料にも対応可能です。

用途

• 洗浄後のワークの乾燥
• 圧延所における板材の洗浄
• コンベヤーの清掃
• ウェブ（シート）乾燥・洗浄
• 部品・コンポーネントの冷却
• 環境的分離
• 塗装前のブローオフ
• 袋の開封／充填作業
• コンバーティング工程でのスクラップ除去

利点

• 代替品と比較して最大10 dBAの騒音低減
• 圧縮空気消費の低減
• 30:1の空気増幅により有効流量を増加
• アルミまたはType 303ステンレスで提供
• コンパクトで堅牢、取り付けが容易
• 最大48" (1219 mm)までの在庫長
• 可動部なし
• 取り付け柔軟性を高める両端の圧縮空気入口
• シム選択で力と流量を可変

材料

• アルミニウム — 航空機用グレードのアルミニウム製本体にプラスチックシムを採用。腐食や汚染が問題とならない環境に適する。湿潤環境では腐食低減のためステンレス製ねじを使用。使用温度上限：180°F (82°C)。
• Type 303ステンレス — 軽度に腐食性のある環境で十分な強度を持つ一般的なグレード。使用温度上限：800°F (427°C)。

モデル（比較）

• Super Air Knife — 最良の性能：40:1の空気増幅、層流的な気流、最高速度、最低空気消費。
• Standard Air Knife — 30:1の増幅で良好な性能を提供。均一で力強い気流。Superより低コストだが騒音は高く、空気消費も多い。
• Full-Flow Air Knife — 30:1の増幅を備えた経済的選択。狭いスペースに適する。力は他の2種より小さく、空気消費・騒音は中間レベル。

アクセサリ

• Universal Air Knife Mounting System (Model 9060) — ステンレス製のマウントシステムで確実かつ精密に位置決め可能。任意の角度に可動、最大伸長30" (762 mm)。エアナイフの長さに応じて複数のマウントを使用してください。
• Air Knife Shim Sets — シムは排気ギャップを設定し、力・流量を調整します。アルミシムセット：.001" (0.03 mm) アンバー、.003" (0.08 mm) グリーン、.004" (0.10 mm) タン。標準で .002" (0.05 mm) レッドシムが取り付けられています。ステンレス用にはステンレスシム（.002" (0.05 mm)×3）も用意。

システム（流量長さ別標準SKU）

• 3" (76 mm) — 本体のみ: 2003 | Standard Kit: 2203 | Deluxe Kit: 2203DX
• 6" (152 mm) — 2006 | 2206 | 2206DX
• 9" (229 mm) — 2009 | 2209 | 2209DX
• 12" (305 mm) — 2012 | 2212 | 2212DX
• 18" (457 mm) — 2018 | 2218 | 2218DX
• 24" (610 mm) — 2024 | 2224 | 2224DX
• 30" (762 mm) — 2030 | 2230 | 2230DX
• 36" (914 mm) — 2036 | 2236 | 2236DX
• 42" (1127 mm) — 2042 | 2242 | 2242DX
• 48" (1219 mm) — 2048 | 2248 | 2248DX

仕様 / 技術データ

• 空気増幅比：30:1（目標から6" / 152 mmで測定）
• 在庫長さ：3"〜48" (76 mm〜1219 mm)
• 材料：アルミニウム（航空機用グレード）またはType 303ステンレス
• 使用温度：アルミは最大180°F (82°C)、Type 303ステンレスは最大800°F (427°C)
• 可動部なし；両端に圧縮空気入口あり
• シムで調整可能な排気ギャップにより力と流量を変化可能
• 典型性能（12" Standard Air Knife、.002" (0.05 mm) シム装着時）：
• 20 PSIG (1.4 BAR) — 1.3 SCFM/inch (37 SLPM/inch)；目標から6"での速度：4,000 FPM (20.3 m/s)；3' (914 mm)での騒音：65 dBA；6"での力/inch：0.45 oz (13 g)
• 40 PSIG (2.8 BAR) — 2.0 SCFM/inch (57 SLPM/inch)；速度：5,800 FPM (29.5 m/s)；騒音：74 dBA；力/inch：1.1 oz (31 g)
• 60 PSIG (4.1 BAR) — 2.7 SCFM/inch (76 SLPM/inch)；速度：8,500 FPM (43.2 m/s)；騒音：80 dBA；力/inch：2.0 oz (57 g)
• 80 PSIG (5.5 BAR) — 3.4 SCFM/inch (96 SLPM/inch)；速度：11,000 FPM (55.9 m/s)；騒音：83 dBA；力/inch：2.7 oz (77 g)
• 100 PSIG (6.9 BAR) — 4.1 SCFM/inch (116 SLPM/inch)；速度：13,000 FPM (66.0 m/s)；騒音：86 dBA；力/inch：3.3 oz (94 g)
• 構成可能な装備/同梱オプション：シムセット、フィルターセパレータ、カップラー付圧力調整器；DeluxeキットはEFC電子流量制御やユニバーサルマウントを含む場合あり。
• ページに表示されるモデル / SKU：P2003（製品/構成識別子）
