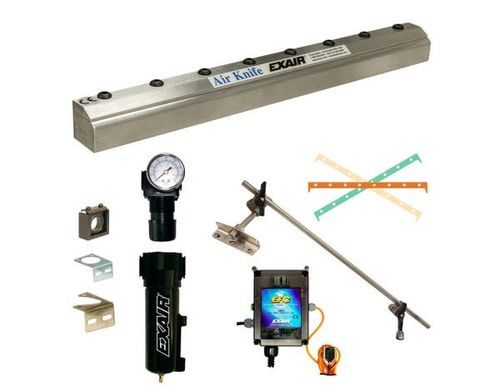

ステンレススチール製エアナイフキット Model 2812SSDX Deluxe Standard

説明
Deluxe Full-Flow Air Knife Kit には、Full-Flow Air Knife、EFC（電子流量制御）、汎用エアナイフ取付けシステム、シムセット、フィルターセパレータ、カプラ付圧力調整器が含まれます。Full-Flow 設計は全長にわたって均一な気流を供給し、狭い機械スペースにも収まるコンパクトな設計です。キットは標準長さで在庫があり、アルミニウムまたは Type 303 ステンレスで提供されます。

用途

• 洗浄後の部品乾燥
• シート・ストリップの清浄
• コンベアの清掃・乾燥
• 部品・コンポーネントの冷却
• 環境分離および塗装前のブローオフ
• 袋開封/充填およびスクラップ除去

特長

• 標準装置比で最大10 dBAの騒音低減
• 30:1 の空気増幅により空気消費を削減
• アルミニウムまたは Type 303 ステンレスを選択可能
• コンパクトで可動部なし、両端に圧縮空気入口
• 力と流量の可変でプロセス調整が可能
• 最大48 in (1219 mm) の在庫長

材質

• アルミニウム - 航空機用アルミニウム製、プラスチックシム付。腐食が問題とならない環境に適合。湿潤環境向けにステンレスねじを使用。使用温度上限 180°F (82°C)。
• Type 303 ステンレス - 一般的な等級で強度があり、やや腐食性のある環境に適合。使用温度上限 800°F (427°C)。

製品構成とオプション
構成可能項目：長さ、材質、同梱品（シムセット、フィルターセパレータ、圧力調整器）、EFC オプション、配管キットオプション、エアナイフ取付けシステムの選択。ページ例 SKU: P2803DX。

モデル
Full-Flow 製品群は次の形態で提供されます：

• Full-Flow Air Knife 単体
• Full-Flow Air Knife Kit – シムセット、フィルターセパレータ、圧力調整器（カプラ付）を含む
• Deluxe Full-Flow Air Knife Kit – EFC、汎用取付けシステム、シムセット、フィルターセパレータ、圧力調整器（カプラ付）を含む

付属品

• エアナイフ配管キット — 24 in 以上のナイフ用；圧力計、ニトリル/PVC ホース、真鍮継手を含む
• カップリングブラケットキット — 複数のナイフを接続するための剛性プレートとステンレスねじを含む
• ノズルギャップ調整用のシムセット（プラスチックおよびステンレス）

モデル / 長さマッピング

• 3 in (76 mm): 2603 / 2603SS | Kit: 2803 / 2803SS | Deluxe Kit: 2803DX / 2803SSDX
• 6 in (152 mm): 2606 / 2606SS | Kit: 2806 / 2806SS | Deluxe Kit: 2806DX / 2806SSDX
• 9 in (229 mm): 2609 / 2609SS | Kit: 2809 / 2809SS | Deluxe Kit: 2809DX / 2809SSDX
• 12 in (305 mm): 2612 / 2612SS | Kit: 2812 / 2812SS | Deluxe Kit: 2812DX / 2812SSDX
• 18 in (457 mm): 2618 / 2618SS | Kit: 2818 / 2818SS | Deluxe Kit: 2818DX / 2818SSDX
• 24 in (610 mm): 2624 / 2624SS | Kit: 2824 / 2824SS | Deluxe Kit: 2824DX / 2824SSDX
• 30 in (762 mm): 2630 / 2630SS | Kit: 2830 / 2830SS | Deluxe Kit: 2830DX / 2830SSDX
• 36 in (914 mm): 2636 / 2636SS | Kit: 2836 / 2836SS | Deluxe Kit: 2836DX / 2836SSDX

性能

• 20 PSIG / 1.4 BAR — 1.1 SCFM/in (31 SLPM/in); 速度 @ 6 in: 3,000 FPM (15.2 m/s); 騒音 @ 3 ft: 64 dBA; 力: 0.4 oz/in (11 g)
• 40 PSIG / 2.8 BAR — 1.8 SCFM/in (51 SLPM/in); 速度 @ 6 in: 5,000 FPM (25.4 m/s); 騒音 @ 3 ft: 72 dBA; 力: 1.0 oz/in (28 g)
• 60 PSIG / 4.1 BAR — 2.4 SCFM/in (68 SLPM/in); 速度 @ 6 in: 7,500 FPM (38.1 m/s); 騒音 @ 3 ft: 76 dBA; 力: 1.6 oz/in (45 g)
• 80 PSIG / 5.5 BAR — 3.1 SCFM/in (88 SLPM/in); 速度 @ 6 in: 10,000 FPM (50.8 m/s); 騒音 @ 3 ft: 80 dBA; 力: 2.3 oz/in (65 g)
• 100 PSIG / 6.9 BAR — 3.8 SCFM/in (108 SLPM/in); 速度 @ 6 in: 12,000 FPM (61.0 m/s); 騒音 @ 3 ft: 83 dBA; 力: 2.9 oz/in (82 g)

技術仕様

• 製品名: Deluxe Full-Flow Air Knife Kit
• ブランド: EXAIR
• ページ上の例 SKU: P2803DX
• Deluxe キットに含まれるもの: Full-Flow Air Knife、EFC、汎用取付けシステム、シムセット、フィルターセパレータ、圧力調整器（カプラ付）
• 在庫長: 3 in ～ 36 in（参照で最大 48 in / 1219 mm）
• 材質: アルミニウム（航空機用）および Type 303 ステンレス
• 最大使用温度: アルミニウム 180°F (82°C) まで; Type 303 SS 800°F (427°C) まで
• 空気増幅比: 30:1（6 in / 152 mm で測定）
• 設計特徴: コンパクト、可動部なし、両端に圧縮空気入口、耐腐食用ステンレスねじ
• 注記: 12 in Full-Flow Air Knife は 0.002 in (0.05 mm) シムで試験済み
