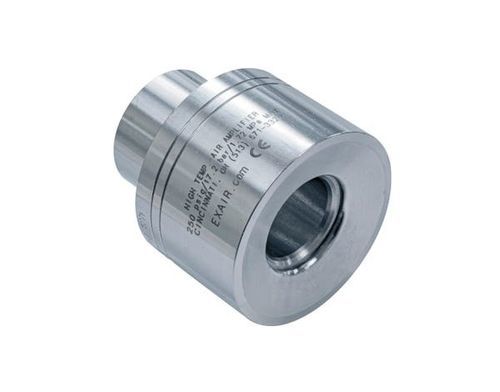

高温流量増幅器 Model 121021

ステンレススチール製送風および避難用

製品説明
高温用エアアンプは700°F (374°C)まで使用可能で、炉内、加熱炉、大型金型などの高温環境での空気循環に適しています。コアンダ効果を利用し、少量の圧縮空気で周囲の大量の空気を取り込み、固定された空気ギャップを通して高容量・高速度の吐出流を生成します。静音性に優れ、高い流量増幅を実現し、吐出流は圧縮空気消費量の最大25倍に達します。

用途

• 溶接煙の排気
• 高温部品の冷却
• 濡れた部品の乾燥
• 機械加工部品の洗浄
• 炉内/金型内の熱分布
• 狭所の換気
• 集塵
• タンク蒸気の排気

利点
ファンと比較して：

• コンパクト、軽量、携帯可能
• 電源不要
• 可動部なし — 保守が簡単
• 出口をダクト接続しやすい
• 瞬時のオン/オフ
• 力と流量の可変性
• RF干渉なし

ベンチュリやエジェクタと比較して：

• 圧縮空気消費が少なくより多くの空気を供給
• 高い流量増幅
• 内部の障害物がない
• OSHAの圧力および騒音要件に適合
• 静かな動作

システム / モデルタイプ
Super Air Amplifierシステムには、アンプ単体、Super Air Amplifierキット（アンプ、シムセット、フィルターセパレータ、カップラ付圧力調整器）、Deluxeキット（EFC、シムセット、フィルターセパレータ、カップラ付圧力調整器）、Super Air Amplifierシムセット（ステンレス製シム）が含まれます。

モデル / 吐出口
モデル：高温用エアアンプ単体 | 吐出口径：1-1/4" (32 mm)
高温用エアアンプ単体 — 121021
高温用エアアンプキット — 121221
デラックス高温用エアアンプキット — 121221DX
Super Air Amplifierシムセット — 120321

性能 (80 PSIG / 5.5 BAR)
モデル121021の性能（試験シム 0.003" / 0.08 mm使用）：空気消費量 8.1 SCFM (229 SLPM)；増幅比 18；吐出口の空気量 146 SCFM (4,132 SLPM)；吐出口から6" (152 mm)での空気量 436 SCFM (12,339 SLPM)；騒音レベル 72 dBA。

寸法 (モデル121021)
A: 0.84 in (21 mm)
B: 0.94 in (24 mm)
C: 1.50 in (38 mm)
D: 2.40 in (61 mm)
E: 3.03 in (77 mm)
F: 0.27 in (7 mm)
G: 0.21 in (5 mm)
H: 0.75 in (19 mm)
J: 1.22 in (31 mm)
K: 2.88 in (73 mm)
L: 0.59 in (15 mm)
M: NPT 1/4"

気流パターン
気流パターン寸法 (モデル121021)：A: 2 in (51 mm); B: 2.9 in (74 mm); C: 4.7 in (119 mm); D: 6.5 in (165 mm).

動作原理
圧縮空気は入口から環状室へ流入し、小さなリングノズルを高速で通過します。一次気流はコアンダ形状に沿って吐出口へ導かれ、中心に低圧領域を作り出して周囲空気の大量誘引を発生させます。結合流は高容量・高速度の吐出流として排出されます。

仕様 / 技術データ

• モデル (SKU)：121021
• 表記：高温用エアアンプ
• 材質：ステンレス鋼 (St. St.)
• 定格温度：最大700°F (374°C)
• 吐出口径：1-1/4" (32 mm)
• 空気消費量 (80 PSIG)：8.1 SCFM (229 SLPM)
• 増幅比 (80 PSIG)：18
• 吐出口の空気量 (80 PSIG)：146 SCFM (4,132 SLPM)
• 6" (152 mm)での空気量：436 SCFM (12,339 SLPM)
• 騒音レベル (80 PSIG)：72 dBA
• 性能試験用シム：0.003" (0.08 mm)
• 接続：1/4" NPT
• 典型的な用途：溶接煙の排気、高温部品の冷却、乾燥、炉/金型内の熱分布、狭所換気、集塵、タンク蒸気の排気
