エアアンプリファイアキット Model 120224DX Deluxe Super

概要
Super Air Amplifier 94 Deluxe Kitは、少量の圧縮空気で大容量・高速度の気流を生成します。コアンダ効果を利用し、周囲の大量の空気を取り込み、圧縮空気消費量の約25倍までの出力流を作り出します。吸入口と吐出口はダクト接続可能で、静音かつコンパクトでメンテナンスも最小限です。

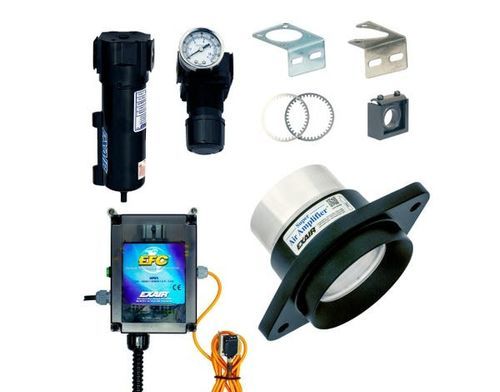

Deluxeキットの内容

• Super Air Amplifier 94
• EFC 94（電子流量制御）
• シムセット（shim set）
• フィルターセパレータ
• カップラー付圧力レギュレータ

用途

• 溶接煙の排気
• 高温部品の冷却
• 濡れた部品の乾燥
• 加工部品の清掃
• 炉／金型内の熱分配
• 狭所の換気
• 作業台の集塵
• タンク蒸気の排気

利点

• ファンと比較した場合：
  • 700°F（374°C）までの環境で使用可
  • コンパクト、軽量で携帯可能
  • 電源不要
  • 可動部なしで保守が容易
  • 両端のダクト接続が容易
  • 即時オン／オフ
  • EFCにより力・流量の可変
  • RF干渉なし
• ベントuri／エジェクタと比較した場合：
  • 低い圧縮空気消費でより多くの空気を供給
  • 高い流量増幅
  • 内部の障害物なし
  • OSHAの圧力・騒音要件に適合
  • 静かな動作

モデルとシステム
単体アンプ、キット、デラックスキットで提供。吐出口径：3/4"（19 mm）— 型番120020 / キット120220 / デラックス120220DX；1-1/4"（32 mm）— 型番120021 / キット120221 / デラックス120221DX；2"（51 mm）— 型番120022 / キット120222 / デラックス120222DX；4"（102 mm）— 型番120024 / キット120224 / デラックス120224DX；8"（203 mm）— 型番120028 / キット120228 / デラックス120228DX。各サイズに対応するシムセットあり。

性能（80 PSIG / 5.5 BAR）

• 120020 — 空気消費量 6.1 SCFM（173 SLPM）；増幅率 ≈12×；吐出 73 SCFM（2,066 SLPM）；6"での吐出 219 SCFM（6,198 SLPM）；騒音 69 dBA
• 120021 — 空気消費量 8.1 SCFM（229 SLPM）；増幅率 ≈18×；吐出 146 SCFM（4,132 SLPM）；6"での吐出 436 SCFM（12,339 SLPM）；騒音 72 dBA
• 120022 — 空気消費量 15.5 SCFM（439 SLPM）；増幅率 ≈22×；吐出 341 SCFM（9,650 SLPM）；6"での吐出 1,023 SCFM（28,951 SLPM）；騒音 72 dBA
• 120024 — 空気消費量 29.2 SCFM（826 SLPM）；増幅率 ≈25×；吐出 730 SCFM（20,659 SLPM）；6"での吐出 2,190 SCFM（61,977 SLPM）；騒音 73 dBA
• 120028 — 空気消費量 120 SCFM（3,396 SLPM）；増幅率 ≈25×；吐出 3,000 SCFM（84,900 SLPM）；6"での吐出 9,000 SCFM（254,700 SLPM）；騒音 88 dBA

動作原理
圧縮空気は環状チャンバへ流入し、小さなリングノズルで高速に絞られます。一次気流がCoandaプロファイルに沿って吐出口へ向かい、低圧中心を作り周囲の空気を誘引します。合流した流れが高容量・高速度の出力として排出されます。

技術仕様

• 商品名／型式：Super Air Amplifier 94 Deluxe Kit
• メーカー／ブランド：EXAIR
• SKU／品番：P120220DX
• 同梱物：Super Air Amplifier 94、EFC 94、シムセット、フィルターセパレータ、カップラー付圧力レギュレータ
• 吐出口径：3/4"（19 mm）、1-1/4"（32 mm）、2"（51 mm）、4"（102 mm）、8"（203 mm）
• 流量増幅：最大約25×（型式・圧力に依存）
• 使用環境温度：最大700°F（374°C）
• 可動部無し；コンパクトで携帯可能；吸引・吐出側のダクト接続可
• 主な用途：煙／蒸気排気、冷却、乾燥、洗浄、熱分配、狭所換気、集塵
• ページ表示価格：2,121 USD
• 製造国：USA
