可変流量増幅器 121221DX

送風および避難用調整可能高温

概要

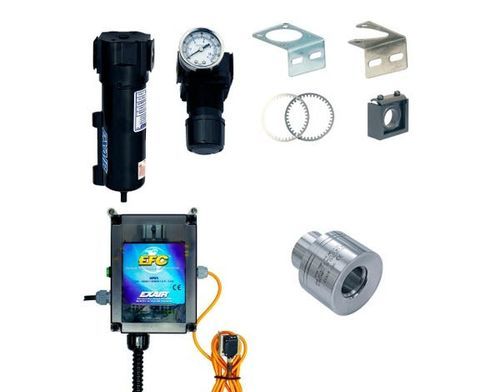

Deluxeキットは、高温用エアアンプ、シムセット、フィルターセパレーター、圧力レギュレーター（カプラ付）およびEFC Electronic Flow Controlを含みます。高温用エアアンプは700°F（374°C）までの使用に適しています。流体力学の基本原理であるコアンダ効果を利用し、エアアンプは空気の循環、煙や蒸気、軽量物の移動に対するコンパクトかつ低コストの手段を提供します。静音で効率的なエアアンプは、圧縮空気消費量の最大25倍の出力流量を生み出すことができます。

用途

• 溶接煙の排気
• 熱い部品の冷却
• 濡れた部品の乾燥
• 加工部品の清浄
• 炉／金型内の熱分布
• 狭所の換気
• 粉じん収集
• タンク蒸気の排気

利点
ファンと比較して：

• コンパクト、軽量、携帯可能
• 電源不要
• 可動部なし ― メンテナンスが少ない
• 端部はダクト接続が容易
• 瞬時のオン/オフ
• 可変の力と流量
• RF干渉なし

ベントuriやエジェクタと比較して：

• 圧縮空気消費が少なくより多くの空気を供給
• より高い流量増幅
• 内部に障害物がない
• OSHAの圧力および騒音要件に適合
• 静かな動作

システム
Super Air Amplifier システム
Super Air Amplifier は以下の4種類のモデルで提供されます：

• Super Air Amplifier 単体
• Super Air Amplifier キット ― アンプ、シムセット、フィルターセパレーター、圧力レギュレーター（カプラ付）を含む
• Deluxe Super Air Amplifier キット ― アンプ、EFC、シムセット、フィルターセパレーター、圧力レギュレーター（カプラ付）を含む
• Super Air Amplifier シムセット ― (1) .006 in (0.15 mm) と (1) .009 in (0.23 mm) のステンレス製シムを含む（8 inは(1) .015 in (0.39 mm) を含む）

関連モデル対応（抜粋）
Deluxe High Temperature Air Amplifier Kit -> 121221DX（出口径 1-1/4 in）
High Temperature Air Amplifier Kit -> 121221（出口径 1-1/4 in）

高温用エアアンプの性能（抜粋）
試験条件：80 PSIG (5.5 BAR)。性能例の行：
モデル121021：空気消費量 8.1 SCFM (229 SLPM)、増幅比 18、出口での空気量 146 SCFM (4,132 SLPM)、6 in (152 mm) での空気量 436 SCFM (12,339 SLPM)、騒音レベル 72 dBA。試験は .003 in (0.08 mm) シムで実施。

技術仕様

• キット型番 / SKU：121221DX
• 商品名：Deluxe High Temperature Air Amplifier Kit
• 出口径（表示キットのバリアント）：1-1/4 in (32 mm)
• 定格温度：最大700°F（374°C）
• キット構成：高温用エアアンプ、シムセット、フィルターセパレーター、圧力レギュレーター（カプラ付）、EFC Electronic Flow Control
• 原理：コアンダ効果を利用して高容量の出力流を誘起
• 流量増幅：圧縮空気消費量の最大25倍（モデル／シムに依存）
• 試験用シム例：性能試験に使用された .003 in (0.08 mm)
• 利点：電源不要、可動部なし、端部のダクト接続が容易、瞬時オン/オフ、力と流量が可変、低騒音
• カタログ中の他モデルの性能例：モデル121021の性能抜粋を参照（値はモデルとシムにより変動）
