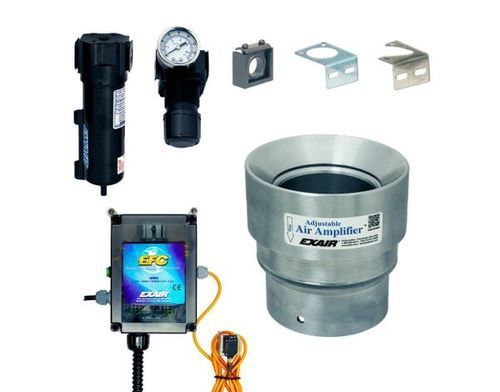

調整可能エアアンプリファイアキット Model 6234DX

概要 Adjustable Air Amplifier™ Deluxeキットは、調整式エアアンプ、EFC™（電子流量制御）、シムセット、フィルターセパレーター、およびカプラー付圧力調整器を含みます。エアアンプはコアンダ効果を利用して周囲の大気を多量に取り込み、高流量・高速度の吐出流を発生させ、空気循環、煙・蒸気の除去、軽量物質の移送に使用されます。力と流量は排気端を回して連続排気ギャップを開閉することで調整し、ノブ付きリングを締めて設定を固定します。アルミニウムまたはステンレス鋼（食品用途、高温（最大400°F / 204°C）、腐食環境向け）で提供されます。

適用例

• 溶接煙の排気
• 熱い部品や治具の冷却
• 濡れた部品の乾燥
• 切削・加工部品の洗浄
• 炉や金型内の熱分布
• 狭所の換気
• 集塵システムの補助
• タンクやプロセスの蒸気排気

利点 ファンと比較して：

• コンパクトで軽量、携帯可能
• 電源不要
• 可動部なしでメンテナンス低減
• エンドはダクト接続が容易
• 瞬時のオン/オフ
• 連続調整による可変力・流量
• RF干渉なし

ベンチュリやエジェクタと比較して：

• 圧縮空気消費が少なくより多くの取り込み空気
• より高い流量増幅比
• 目詰まりしない内部構造
• OSHAの圧力・騒音要件に適合
• 静かな動作

システム エアアンプは3つの形態で提供されます：アンプ本体のみ；アンプキット（フィルターセパレーターと圧力調整器＋カプラー含む）；Deluxeキット（EFC™、フィルターセパレーター、圧力調整器＋カプラー含む）。出口径：3/4"（19 mm）、1-1/4"（32 mm）、2"（51 mm）、3"（76 mm）、4"（102 mm）。

性能（Deluxeキット、80 PSIG / 5.5 BARで試験）

• 6230DX、6240DX — 空気消費量 8.9 SCFM / 252 SLPM｜増幅比 10｜出口 89 SCFM / 2,520 SLPM｜6"（152 mm）地点 267 SCFM / 7,560 SLPM｜騒音 78 dBA
• 6231DX、6241DX — 空気消費量 12.9 SCFM / 365 SLPM｜増幅比 16｜出口 206 SCFM / 5,833 SLPM｜6"地点 618 SCFM / 17,500 SLPM｜騒音 81 dBA
• 6232DX、6242DX — 空気消費量 21.5 SCFM / 608 SLPM｜増幅比 20｜出口 430 SCFM / 12,176 SLPM｜6"地点 1,290 SCFM / 36,529 SLPM｜騒音 82 dBA
• 6233DX、6243DX — 空気消費量 35.2 SCFM / 997 SLPM｜増幅比 22｜出口 774 SCFM / 21,917 SLPM｜6"地点 2,323 SCFM / 65,780 SLPM｜騒音 83 dBA
• 6234DX、6244DX — 空気消費量 50 SCFM / 1,416 SLPM｜増幅比 24｜出口 1,200 SCFM / 33,980 SLPM｜6"地点 3,600 SCFM / 101,941 SLPM｜騒音 84 dBA

動作原理 圧縮空気は環状チャンバーに流入し、リングノズルで絞られて高速の一次流を形成します。一次流はコアンダプロファイルに沿って出口へ向かい、中央に低圧領域を作り周囲の空気を誘引します。一次流と誘引された空気が合流して高流量・高速度の吐出流となって排出されます。

ギャラリー / 事例 製品画像はアルミとステンレスのDeluxeキット、および乾燥・冷却・粉塵・蒸気抽出の適用写真を示します。

仕様 / 技術データ

• ブランド: EXAIR
• キット内容：調整式エアアンプ、EFC™（Electronic Flow Control）、シムセット、フィルターセパレーター、カプラー付圧力調整器
• 材料：アルミニウムまたはステンレス鋼（ステンレスは食品用途、腐食環境、高温向け）
• 最大推奨温度（ステンレス選択時）：最大 400°F / 204°C
• 調整：ノブ付きリングによる連続排気ギャップ調整（締めて固定）
• 利用可能な出口径：3/4"（19 mm）、1-1/4"（32 mm）、2"（51 mm）、3"（76 mm）、4"（102 mm）
• モデル群：Aluminum Only (6040–6044), Aluminum Kit (6240–6244), Deluxe Aluminum Kit (6240DX–6244DX), Stainless Only (6030–6034), Stainless Kit (6230–6234), Deluxe Stainless Kit (6230DX–6234DX)
• 性能：80 PSIG / 5.5 BARでの例示値を参照
• 典型用途：煙・蒸気抽出、冷却、乾燥、部品洗浄、炉/金型内の熱分布、狭所換気、集塵、タンク蒸気排気
