ATEX電気キャビネット用エアコン Model ATEX4730

サイドマウントコンパクト産業用

概要
アルミ製 ATEX Cabinet Cooler® システム（連続運転）は、ATEX ゾーン2および22のパージされた電気エンクロージャの冷却用に設計・認証されています。これらは渦管（ボルテックスチューブ）技術を用いて可動部なしで冷気を生成し、給水・ゴミ用フィルター分離器と冷気配管キットを備えます。連続運転モデルは常時冷却と正圧パージを提供し、低圧リリーフバルブによりエンクロージャの完全性を維持します。全ユニットはCE準拠で、正しく取り付ければNEMA 4（IP66）等級を維持します。

用途

• プログラマブルコントローラ
• ライン制御キャビネット
• モータ制御センタ
• リレーパネル
• NC/CNCシステム
• モジュラー制御センタ
• CCTVカメラ
• コンピュータキャビネット
• レーザーハウジング
• 電子秤

特長

• ATEX ゾーン2および22に適合
• 標準電気ノックアウトでの取り付けが可能なコンパクトで低コストの設計
• 最大5,600 Btu/h（1,641 W）の冷却能力
• 静音動作、モデルにより73〜85 dBA
• 可動部なしでメンテナンスが少ない
• 低圧リリーフ弁によりNEMA 4（IP66）等級を維持
• エンクロージャ内部の温度と相対湿度を安定化
• 5ミクロン自動排水フィルターを標準装備
• ウォッシュダウン保護と汚染低減を提供

モデル（連続運転）
モデル — Btu/h（Watts）
ATEX4715 — 1,000（293）
ATEX4725 — 1,700（498）
ATEX4730 — 2,000（586）
ATEX4740 — 2,800（821）
ATEX4750 — 3,400（997）
ATEX4760 — 4,000（1,171）
ATEX4770 — 4,800（1,406）
ATEX4780 — 5,600（1,641）

性能（連続運転 — 100 PSIG / 6.9 BARでの冷却能力）
モデル — Btu/h — Watts — 騒音レベル（dBA）
ATEX4715 — 1,000 — 293 — 73
ATEX4725 — 1,700 — 498 — 80
ATEX4730 — 2,000 — 586 — 80
ATEX4740 — 2,800 — 821 — 82
ATEX4750 — 3,400 — 997 — 84
ATEX4760 — 4,000 — 1,171 — 84
ATEX4770 — 4,800 — 1,406 — 84
ATEX4780 — 5,600 — 1,641 — 85

作動原理
圧縮空気は渦管で駆動される Cabinet Cooler® に入り、熱風と冷風の二つに分かれます。熱風は減衰されて大気へ排気され、冷風は配管キットを介してエンクロージャ内部に供給されます。この動作により冷却と正圧パージが実現され、外気が制御盤内に入るのを防ぎます。連続運転モデルは定格条件下で供給空気温度より約30°C（54°F）の低下を実現し、条件によっては入口温度より最大9°C（16°F）低い冷気を生成します。

その他の注意点

• ろ過: 5ミクロン自動排水式水・ゴミフィルターが付属。圧縮空気に油分が含まれる場合は、コアレッセンフィルターを推奨。
• 冷気配管キット: 柔軟なビニールチューブ、コネクタ、固定クリップを含み、空気を循環させるかホットスポットへ導く。
• 湿度: 連続運転は内部の相対湿度を約45%に安定させ、エンクロージャが密閉されている場合の結露を防止。
• 入口空気温度: 定格は100 PSIG（6.9 BAR）で算出。入口温度が高いか供給圧が低いと冷却能力は低下。
• 取り付け: 標準の電気ノックアウトから取り付け。トップ取り付けができない場合はサイドマウントキットを使用可能。適切に取り付けると NEMA 4/4X（IP66）の等級を維持。
• 制御オプション: 連続運転モデルはクーラー、フィルター分離器、配管キットを含む。サーモスタット付きモデルはATEX承認のソレノイドとサーモスタット（工場出荷時95°F / 35°Cに設定）を含む。

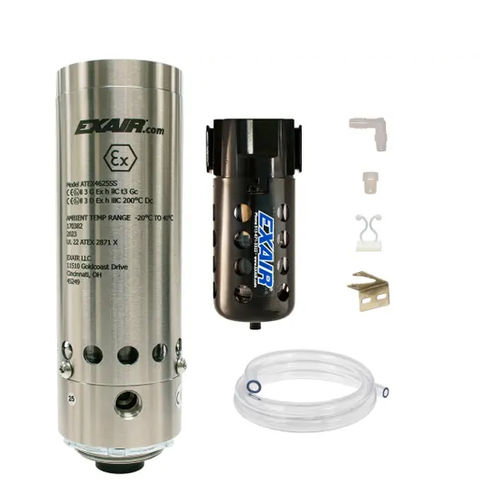

ATEX Cabinet Coolers
ATEX Cabinet Cooler® システムは、ゾーン2および22のパージされた電気エンクロージャでの使用に適合しています。渦管技術により可動部なしで最大5,600 Btu/hを供給し、低メンテナンスの冷却およびパージソリューションを提供します。標準はアルミ製、腐食性環境向けにType 303または316のステンレス鋼オプションあり。

仕様 / 技術仕様

• 名称: Aluminum ATEX Cabinet Cooler® Systems（Continuous Operationシリーズ）
• SKU例: PATEX4710（構成可能）
• NEMA等級: NEMA 4（IP66）— 低圧リリーフ弁により保持
• ATEX認証: ゾーン2および22
• 冷却能力: 100 PSIG（6.9 BAR）で1,000〜5,600 Btu/h（293〜1,641 Watts）
• 冷気生成: 渦管技術；定格条件で供給温度から約30°C（54°F）低下；場合によっては入口温度より9°C（16°F）低く生成可能
• 騒音レベル: モデルにより73〜85 dBA
• ろ過: 5ミクロン自動排水フィルター標準装備
• 材質: 標準アルミニウム；腐食環境にはType 303または316ステンレス鋼オプション
• 制御: 連続運転またはサーモスタット制御（工場設定95°F / 35°C）
• 冷気配布: キット付属
• 保証: 製造者表示による5年保証
• 想定用途: パージおよび加圧された制御システム用；パージコントローラの代替ではない
