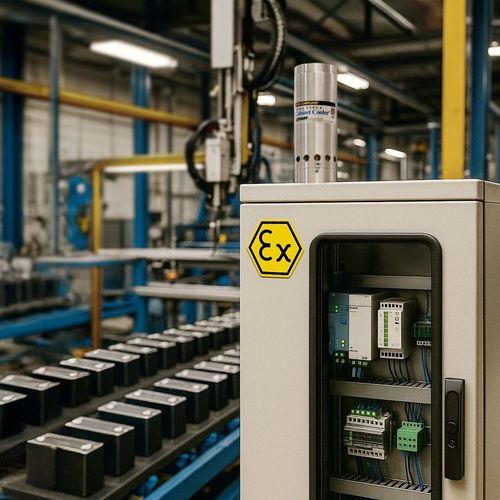

サイドマウント電気キャビネット用エアコン ATEX4840SS

縦型コンパクト情報処理施設用

概要
サーモスタット制御のステンレス製ATEX Cabinet Cooler® システムは、ATEXゾーン2および22内のパージされた電気機器（インロージャ）での使用を目的に認証されています。可動部のないボルテックスチューブ技術を採用し、CE適合、ウォーター／ダートフィルターセパレーター、冷気配管キット、および動作停止時に閉じてNEMA 4Xの箱体保護を維持する低圧リリーフバルブを備えています。サーモスタットは内部温度が設定値（出荷時95°F / 35°C）に近づいたときのみクーラーを作動させ、圧縮空気を節約します。冷却能力は1,000～5,600 Btu/hで提供されます。

用途

• プログラマブルコントローラ
• ライン制御盤
• モータコントロールセンター
• リレーパネル
• NC/CNCシステム
• モジュラー制御センター
• CCTVカメラ
• コンピュータキャビネット
• レーザー筐体
• 電子はかり

特長

• ATEX Zone 2および22認証
• コンパクトで経済的
• 最大5,600 Btu/h（1,641 W）の冷却能力
• 静音運転
• 標準の電気ノックアウトに短時間で取り付け可能
• NEMA 4X（IP66）を維持：防塵・防油・耐スプラッシュ・屋内外使用可・耐腐食
• 筐体内の温度・湿度を安定化
• フロン類不使用、可動部なしでほぼメンテナンス不要
• 内部のファンやフィルタを不要にする
• ウォッシュダウン保護を提供
• 5年間の「Built To Last」保証

同梱品

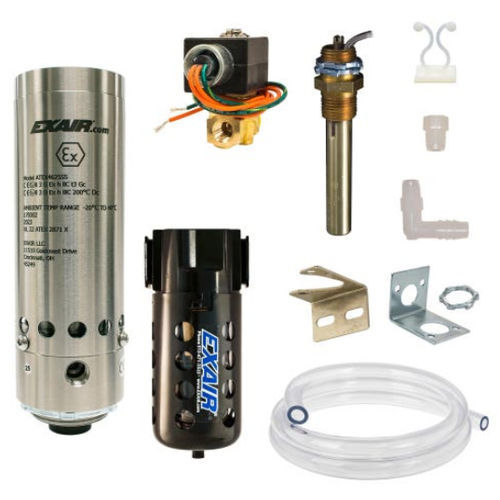

サーモスタット制御モデルにはCabinet Cooler®本体、ATEX承認ソレノイドバルブ、調整可能サーモスタット（出荷時95°F / 35°C）、5ミクロン自動排出ウォーター／ダートフィルターセパレーター、および冷気を循環またはホットスポットへ導く冷気配管キットが含まれます。

重要な注意事項
ATEX Cabinet Cooler® システムは、パージおよび加圧されたインロージャでの使用を目的としていますが、それ自体がパージ・加圧制御システムではありません。適切にパージ・加圧されたインロージャと併用してください。吸気温度の上昇や供給圧低下は冷却能力を低下させます。連続運転モデルは、筐体が結露を防ぐために密閉されている場合、相対湿度を約45%に安定させます。

モデル - ATEX Cabinet Cooler® システム、サーモスタット制御、タイプ303ステンレス
ATEX4815SS | 1,000 (293)
ATEX4825SS | 1,700 (498)
ATEX4830SS | 2,000 (586)
ATEX4840SS | 2,800 (821)
ATEX4850SS | 3,400 (997)
ATEX4860SS | 4,000 (1,008)
ATEX4870SS | 4,800 (1,210)
ATEX4880SS | 5,600 (1,641)

モデル - ATEX Cabinet Cooler® システム、サーモスタット制御、タイプ316ステンレス
ATEX4815SS-316 | 1,000 (293)
ATEX4825SS-316 | 1,700 (498)
ATEX4830SS-316 | 2,000 (586)
ATEX4840SS-316 | 2,800 (821)
ATEX4850SS-316 | 3,400 (997)
ATEX4860SS-316 | 4,000 (1,008)
ATEX4870SS-316 | 4,800 (1,210)
ATEX4880SS-316 | 5,600 (1,641)

240Vおよび24VDCバリアント
末尾が -240 のモデルは240VACサーモスタット仕様、末尾が -24VDC のモデルは24VDCサーモスタット仕様を示します。容量は上記の範囲と一致します（1,000～5,600 Btu/h）。

性能概要（サーモスタット制御、タイプ303 SS）
ATEX4815SS群 | 1,000 Btu/h | 293 W | 100 PSIG で 73 dBA
ATEX4825SS群 | 1,700 Btu/h | 498 W | 100 PSIG で 80 dBA
ATEX4830SS群 | 2,000 Btu/h | 586 W | 100 PSIG で 80 dBA
ATEX4840SS群 | 2,800 Btu/h | 821 W | 100 PSIG で 82 dBA
ATEX4850SS群 | 3,400 Btu/h | 997 W | 100 PSIG で 84 dBA
ATEX4860SS群 | 4,000 Btu/h | 1,171 W | 100 PSIG で 84 dBA
ATEX4870SS群 | 4,800 Btu/h | 1,406 W | 100 PSIG で 84 dBA
ATEX4880SS群 | 5,600 Btu/h | 1,641 W | 100 PSIG で 85 dBA
冷却能力は100 PSIG（6.9 BAR）供給圧で表記。

アクセサリとオプション

• Cold Air Distribution Kit — 冷気を循環させるまたはホットスポットへ送るためのチューブ、継手、クリップ
• Side Mount Kits — 上面/側面へのアクセスが制限される場所での取り付け用；小型/大型キャビネット用モデル；垂直取り付け時にNEMA等級を維持
• オプションのろ過 — 圧縮空気に油が含まれる場合、油除去用コアレッシングフィルタを推奨

技術仕様

• Brand: EXAIR
• 商品名: ATEX Cabinet Cooler® Systems（ステンレス サーモスタット制御バリアント）
• ページに表示されるSKU: PATEX4810SS
• 冷却能力範囲: 1,000～5,600 Btu/h (293～1,641 W)
• 材料: タイプ303およびタイプ316 ステンレスのオプション
• サーモスタット: 調整可能、出荷時95°F（35°C）に設定；24VAC–240VAC 50/60Hzおよび24VDC対応；典型的保持精度 ±2°F（±1°C）
• 制御オプション: サーモスタット制御モデル（ソレノイド含む）または連続運転モデル
• 供給圧参照: 性能は100 PSIG（6.9 BAR）で測定；80 PSIG（5.5 BAR）給気時の典型的温度降下約54°F（30°C）
• ろ過: 5ミクロン自動排水型ウォーター／ダートフィルターセパレーター含む
• 筐体保護: クーラー停止時にシールする低圧リリーフバルブによりNEMA 4Xの整合性を保持（防塵、防油、耐スプラッシュ、屋内/屋外、耐腐食）
• 承認ゾーン: ATEX Zone 2 および Zone 22
• 騒音レベル: モデルにより約73～85 dBA
• CE準拠；サーモスタットおよびソレノイドは該当箇所でUL/CSA認定部品
• 冷媒不使用、可動部なし；メンテナンスフリー
• 取り付け: 標準電気ノックアウト（1-1/2 NPS）；Side Mount Kitsは垂直取り付けが必要
