ATEX電気キャビネット用エアコン Model ATEX4840

サイドマウントコンパクト情報処理施設用

概要
アルミ製のサーモスタット制御ATEXキャビネットクーラーシステムは、ATEX指定区域（ゾーン2および22）のパージされた電気エンクロージャーでの使用を目的に設計・承認されています。本システムは渦管（ボルテックスチューブ）技術により可動部なしで冷気を供給し、エンクロージャー内への凝縮水や汚れの侵入を防ぐ水・汚れフィルターセパレータを備え、冷気を循環させるか局所のホットスポットへ導くための冷気配管キットを付属します。サーモスタット制御モデルは工場出荷時に95°F（35°C）に設定され、内部温度が臨界値に近づいたときのみクーラーを作動させます。製品はCE適合で、パージおよび加圧された制御システムと併用することを意図しています。

適用分野

• プログラマブルコントローラ
• ライン制御キャビネット
• モーターコントロールセンター
• リレーパネル
• NC/CNCシステム
• モジュラーコントロールセンター
• CCTVカメラ
• コンピュータキャビネット
• レーザーハウジング
• 電子秤

利点

• ゾーン2および22の評価
• コンパクトで低コスト
• 最大5,600 Btu/hr（1,641ワット）までの冷却能力
• 静音動作
• 標準の電気ノックアウトから数分で取り付け可能
• NEMA 4（IP66）エンクロージャーの等級を維持
• キャビネット内の温度と湿度を安定化
• フロン類不使用
• 可動部なしでメンテナンス不要
• 誤動作や熱損傷、回路のドリフトを防止
• ファンやフィルター、過熱による生産ロスを排除

モデル（サーモスタット制御）
アルミ製ATEXキャビネットクーラーシステム、サーモスタット制御
モデル — Btu/hr（ワット）
ATEX4815 — 1,000（293）
ATEX4825 — 1,700（498）
ATEX4830 — 2,000（586）
ATEX4840 — 2,800（821）
ATEX4850 — 3,400（997）
ATEX4860 — 4,000（1,008）
ATEX4870 — 4,800（1,210）
ATEX4880 — 5,600（1,641）

モデル — 240V、サーモスタット制御
ATEX4815-240 — 1,000（293）
ATEX4825-240 — 1,700（498）
ATEX4830-240 — 2,000（586）
ATEX4840-240 — 2,800（821）
ATEX4850-240 — 3,400（997）
ATEX4860-240 — 4,000（1,008）
ATEX4870-240 — 4,800（1,210）
ATEX4880-240 — 5,600（1,641）

モデル — 24VDC、サーモスタット制御
ATEX4815-24VDC — 1,000（293）
ATEX4825-24VDC — 1,700（498）
ATEX4830-24VDC — 2,000（586）
ATEX4840-24VDC — 2,800（821）
ATEX4850-24VDC — 3,400（997）
ATEX4860-24VDC — 4,000（1,008）
ATEX4870-24VDC — 4,800（1,210）
ATEX4880-24VDC — 5,600（1,641）

性能（サーモスタット制御）— 100 PSIG（6.9 BAR）での冷却能力
モデル — Btu/hr — ワット — 騒音レベル（dBA）
ATEX4815 / ATEX4815-240 / ATEX4815-24VDC — 1,000 — 293 — 73 dBA
ATEX4825 / ATEX4825-240 / ATEX4825-24VDC — 1,700 — 498 — 80 dBA
ATEX4830 / ATEX4830-240 / ATEX4830-24VDC — 2,000 — 586 — 80 dBA
ATEX4840 / ATEX4840-240 / ATEX4840-24VDC — 2,800 — 821 — 82 dBA
ATEX4850 / ATEX4850-240 / ATEX4850-24VDC — 3,400 — 997 — 84 dBA
ATEX4860 / ATEX4860-240 / ATEX4860-24VDC — 4,000 — 1,171 — 84 dBA
ATEX4870 / ATEX4870-240 / ATEX4870-24VDC — 4,800 — 1,406 — 84 dBA
ATEX4880 / ATEX4880-240 / ATEX4880-24VDC — 5,600 — 1,641 — 85 dBA

動作原理
圧縮空気が渦管式のCabinet Coolerに入り、熱気と冷気の二つの流れに分かれます。熱気は消音されて排気され、冷気は冷気配管キットを通じて制御キャビネット内に供給されます。排気はわずかな正圧を維持するため外気がパネルに入ることを防ぎ、冷却とパージの両方を実現します。

その他の考慮事項

• ろ過：システムには電子機器を保護するための5ミクロン自動ドレン式水・汚れフィルターが含まれます。供給空気に油が含まれる場合は、凝集（オイル除去）フィルターを推奨します。
• 冷気配管キット：フレキシブルチューブ、粘着クリップおよび継手を含み、冷気をホットスポットに導きます。
• 湿度：連続運転システムは、エンクロージャー密閉時に内部相対湿度を約45%に安定させ、内部結露を発生させません。
• 入口空気温度：Cabinet Coolerは100 PSIGで供給空気温度から約54°F（30°C）の低下を提供します。高い入口温度や低圧では冷却能力が低下します。
• 取付：標準的な電気ノックアウトを通して取り付けます。側面取付キットを使用すると、側面設置でも等級を維持できます。
• サーモスタット制御：標準サーモスタットは工場出荷時に95°F（35°C）に設定されています。サーモスタット制御モデル向けにATEX認証のソレノイド弁およびサーモスタットが利用可能です。

付属品

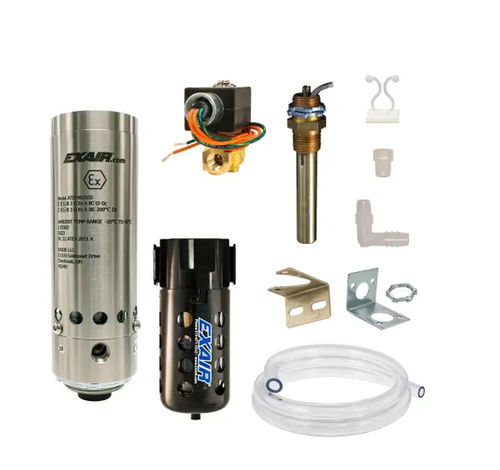

上面取り付けが困難な設置向けの側面取付キット（Type 303 または Type 316 ステンレス製）。冷気配管キットおよびフィルターセパレータはシステムに含まれます。サーモスタットモデルにはソレノイド弁とサーモスタットが含まれます。

技術仕様

• Brand: EXAIR
• Product family: Aluminum ATEX Cabinet Cooler® Systems (thermostat control)
• ATEX approval for Zones 2 and 22
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Cooling capacity rating measured at 100 PSIG (6.9 BAR) supply pressure
• Typical cold air temperature drop: ~54°F (30°C) below supply air at 100 PSIG
• Thermostat factory setpoint: 95°F (35°C); typical control tolerance ±2°F (1°C)
• Voltages available: 110VAC (standard), 240VAC, 24VDC (model variants available)
• Enclosure rating maintained: NEMA 4 (IP66) integrity via low-pressure relief valve
• Filter: 5-micron automatic-drain water and dirt filter included
• Materials: Aluminum standard; Type 303 and Type 316 stainless steel available for corrosive environments
• No moving parts — maintenance free; no CFCs
• Includes: cooler (vortex tube based), filter separator, cold air distribution kit; thermostat and ATEX solenoid valve included on thermostat models
• Sound level: model-dependent (73–85 dBA across range)
• Warranty: five year "Built To Last" warranty
• Note: ATEX Cabinet Cooler Systems are not purged and pressurized control systems and must be used in conjunction with an appropriate purged and pressurized enclosure/control system
