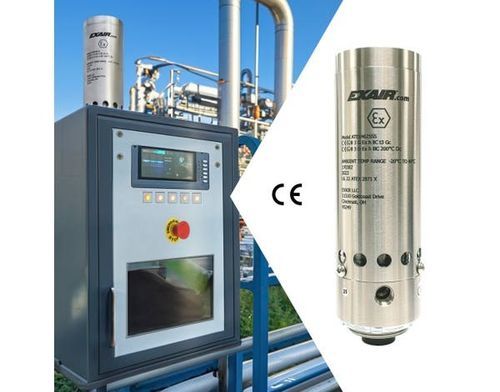

ATEX電気キャビネット用エアコン Model ATEX4730SS

サイドマウントコンパクト情報処理施設用

概要
ステンレス製の連続運転対応 ATEX Cabinet Cooler® システムは、ATEX 区域の Zone 2 および Zone 22 にあるパージ済み電気盤での使用を目的に設計・ATEX 認証されています。これらのシステムはボルテックスチューブ技術を用いて圧縮空気を冷気に変換し、可動部がない低メンテナンスの冷却およびパージソリューションを提供します。連続運転型は一定の冷却と継続的な正圧パージが必要な場合に適しています。システムには5ミクロン自動ドレン付き水・異物フィルターセパレータと、冷気を循環させるまたは局所冷却するための冷気配管キットが含まれます。冷却機が停止しているときは低圧逃がし弁が閉じ、NEMA 4X（IP66）エンクロージャの完全性を維持します。

用途

• プログラマブルコントローラ（PLC）
• ライン制御盤
• モーターコントロールセンタ
• リレーパネル
• NC/CNC システム
• モジュラー制御センタ
• CCTV カメラ
• コンピュータキャビネット
• レーザー筐体
• 電子はかり

利点

• ATEX Zone 2 および Zone 22 に適合
• コンパクトでコスト効率の高いソリューション
• 最大 5,600 Btu/hr（1,641 W）までの冷却能力
• 静音動作
• 標準の電気ノックアウトから数分で取り付け可能
• NEMA 4X（IP66）を維持
• 筐体内の温度・湿度を安定化
• フロン類不使用
• 可動部なしでメンテナンス不要
• 筐体内のファンやフィルタを不要にする
• ウォッシュダウン対応および耐腐食性（ステンレスモデル）

型式（Type 303 ステンレス、連続運転）
型式 — Btu/hr（Watt）
ATEX4715SS — 1,000（293）
ATEX4725SS — 1,700（498）
ATEX4730SS — 2,000（586）
ATEX4740SS — 2,800（821）
ATEX4750SS — 3,400（997）
ATEX4760SS — 4,000（1,171）
ATEX4770SS — 4,800（1,406）
ATEX4780SS — 5,600（1,641）

型式（Type 316 ステンレス、連続運転）
型式 — Btu/hr（Watt）
ATEX4715SS-316 — 1,000（293）
ATEX4725SS-316 — 1,700（498）
ATEX4730SS-316 — 2,000（586）
ATEX4740SS-316 — 2,800（821）
ATEX4750SS-316 — 3,400（997）
ATEX4760SS-316 — 4,000（1,171）
ATEX4770SS-316 — 4,800（1,406）
ATEX4780SS-316 — 5,600（1,641）

性能（Type 303/316、連続運転）
型式 — Btu/hr — Watt — 騒音レベル dBA
ATEX4715SS / ATEX4715SS-316 — 1,000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1,700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2,000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2,800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3,400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4,000 — 1,171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4,800 — 1,406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5,600 — 1,641 — 85 dBA

作動原理
圧縮空気はボルテックスチューブ付きの Cabinet Cooler に入り、冷気流と熱気流に分かれます。冷気は冷気配管キットを通じて制御盤内に送り込み、熱気は外部に排出されます。本システムは外気を盤内に取り込まずに、清浄で冷却された空気により筐体を冷却およびパージします。

その他の考慮事項

• ろ過：システムには 5 ミクロン自動ドレン付き水・異物フィルターセパレータが含まれており、凝縮水や異物が筐体内に入るのを防ぎます。圧縮空気中に油が含まれる場合は、追加のコアレッセントフィルタを推奨します。
• 冷気配管キット：柔軟なチューブ、コネクタおよび粘着クリップを含み、冷気を循環させるか局所冷却する先へ導きます。
• 湿度：連続運転ユニットでは、筐体が結露を防ぐために密閉されている場合、内部相対湿度は概ね45%に安定します。
• 入口空気温度と圧力：給気 100 PSIG（6.9 BAR）時の給気からの温度低下は約54°F（30°C）です。入口温度の上昇や供給圧の低下は冷却能力を低下させます。
• 取り付け：標準の電気ノックアウト（1‑1/2 NPS）を通して取り付けます。上部取り付けができない場合はサイドマウントキットが利用可能で、NEMA 4/4X の完全性は維持されます。
• サーモスタット＆ソレノイドオプション：サーモスタット式モデルは ATEX 認証ソレノイドバルブとサーモスタットを含み効率的な制御を実現します。連続モデルには冷却機本体、フィルターセパレータ、冷気配管キットが含まれます。

安全性と使用
ATEX Cabinet Cooler® システムは Zone 2 および Zone 22 のパージ済み・加圧制御筐体での使用を対象として設計・ATEX認証されています。適切にパージおよび加圧されたシステムの一部として使用する必要があり、単独で唯一のパージ制御装置として依存すべきではありません。

技術仕様

• Brand: EXAIR
• Series: ATEX Cabinet Cooler® Systems (Stainless Steel, Continuous Operation)
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Rated ATEX zones: Zone 2 and Zone 22
• Materials: Type 303 SS and Type 316 SS options
• Includes: 5‑micron automatic‑drain filter separator and cold air distribution kit (continuous models)
• No moving parts; maintenance‑free
• NEMA rating maintained (NEMA 4X / IP66) via low‑pressure relief valve
• Sound levels: ~73–85 dBA depending on model and capacity
• Performance basis: Cooling capacity specified at 100 PSIG (6.9 BAR) supply pressure
• Thermostat‑controlled model voltages available: 110 VAC, 240 VAC and 24 VDC (thermostatic versions)
• Typical warranty: five year “Built To Last” warranty (manufacturer statement)
• Typical SKU example on page: PATEX4710SS
